ZDLP电动精小型单座调节阀

ZDLP型精小型电动单座调节阀是老一代ZKZP型电动单座调节阀的改进型产品，它是一种采用顶部导向结构的电动单座调节阀，具有结构简单、密封性能好、流量大、使用可靠、流量特性曲线好等特点；有效而足够的顶部导向系统能够克服调节阀小开度时产生的震动，有效使用寿命更长。
ZDLP型电动精小型调节阀的主要不足之处是：尺寸仍然较大、重量也仍较重、流路复杂、防堵性能差、允许压差小（小口径除外），适用于泄漏要求较严、压差不大（小口径单座调节阀除外）的干净介质场合。
可选配XLS、LPS、PSL或者3810系列电子式电动执行机构等。

优化考虑

当压力大于1.5MPa，或温度大于250℃时，建议对电动单座调节阀的密封面堆焊耐磨合金以提高密封面的可靠性与使用寿命；当工作压差较大、要求尺寸小、重量轻以及介质不干净时，建议优先选用电动多功能调节阀。

主要参数

公称通径mm		20				25	40		50	65	80	100	150		200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数KV	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	400	630	940	1200
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	10	160	250	360	570	850	1050
额定行程mm		16					25			40			60			100
可调范围		30：1；50：1
公称压力		电动调节阀标准产品PN16、PN40、PN64；特殊订货PN100、PN220、PN320
阀芯形式		单座柱塞型阀芯
流量特性		直线、等百分比
作用形式		电开式、电关式
工作温度		普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃
法兰标准		符合JB/T7387-2014标准，可按ANSI、JIS、DIN等标准制造
控制信号		4～20mA.DC;1～5V.DC;0～10V.DC(与所配电动执行机构有关）
电源		220V.AC 50Hz； 380V.AC 50Hz（与所配电动执行机构有关）

注：工作温度、公称压力、公称通径超出列表范围的调节阀产品可与本公司商洽解决。

主要零部件材料

阀体材质：WCB、304、304L、316、216L、耐腐蚀合金等
芯座材质：304、316、316L、耐腐蚀合金等
填料材质：聚四氟乙烯、柔性石墨

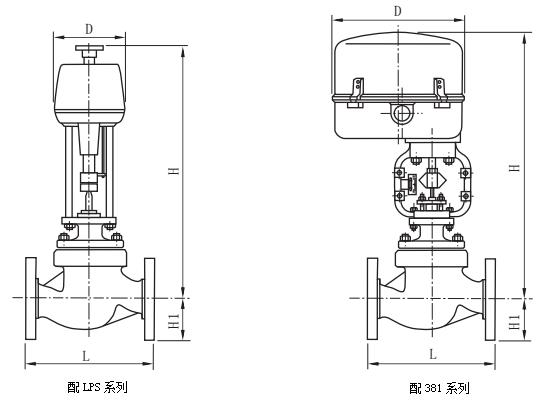

外形尺寸及重量

公称通径mm			20	25	40	50	65	80	100	150	200	250	300
L mm	PN16		181	184	222	254	276	298	352	451	600	720	820
	PN40		194	197	235	267	292	317	368	473	600	760	850
	PN64		206	210	251	286	311	337	394	508	650	800	870
H1（mm）			67	72	87	92	105	110	127	174	209	300	350
配LPS	H mm	普通型	738	750	765	767	845	857	875	1025	1045	1525	1545
	H mm	散热型	888	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D（mm）		176									225
	重量（Kg）		15	17	24	29	49	61	82	150	211	370	570
配381	H mm	普通型	501	513	650	652	770	782	800	1080	1125	1345	1365
	H mm	散热型	651	663	815	822	950	967	1010	1340	1385	1625	1645
	D（mm）		225									310
	重量（Kg）		23	24	39	44	64	76	97	203	264	418	618
