单双座调节阀 详细介绍
单、双座调节阀概述

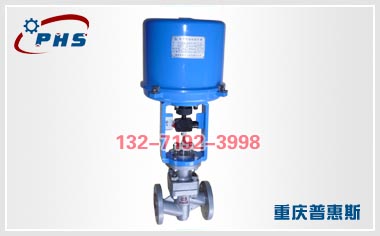

重庆普惠斯阀门生产的单座柱塞调节阀是一种采用顶部导向的单阀座调节阀，具有结构简单、流线形好、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。
单、双座调节阀 标准规格
阀体型式：直通铸造式阀体
阀芯形式：上导向单座柱塞型阀芯
公称通径：DN15~300
公称压力：PN16 ~ 100 、CLASS 150LB ~ 600LB
流量特性：等百分比、直线、快开
可调范围：50：1
法兰标准：JB78-59、JB79-59、JB、T79.1-94、JB、T79.2-94、ANSI、JIS、DIN等
上阀盖形式：常温型（-17℃~230℃）；伸长 Ⅰ 型（-45℃~17℃、230℃~566℃、伸长Ⅱ型（-200℃ ~ -45℃）、伸长Ⅲ型（-196℃~ -100℃）
阀体材质：WCB、304、316、316L等
芯座材质：304、316、316L等
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属緾绕垫
单(双)座调节阀主要技术参数
| 阀座直径(mm) | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 流量系数Cv | 0.001 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 17 | 24 | 44 | 68 | 99 | 175 | 275 | 360 | 640 | |
| 公称通径 | 行程 | 可选流量系数Cv（★标准型 ●推荐 ○定制） | |||||||||||||||||||||
| DN6-DN15 | 10mm | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ★ | |||||||||||
| DN20 | 16mm | ○ | ○ | ○ | ○ | ● | ● | ★ | |||||||||||||||
| DN25 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||||||||||
| DN32 | 25mm | ○ | ○ | ○ | ○ | ● | ★ | ||||||||||||||||
| DN40 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||||||||||
| DN50 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||||||||||
| DN65 | 40mm | ○ | ○ | ○ | ○ | ● | ★ | ||||||||||||||||
| DN80 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||||||||||
| DN100 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||||||||||
| DN125 | 50mm | ○ | ○ | ○ | ○ | ● | ★ | ||||||||||||||||
| DN150 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||||||||||
| DN200 | 75mm | ○ | ○ | ○ | ○ | ● | ★ | ||||||||||||||||
*注：工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
