HLS型气动小口径单座调节阀

HLS型气动小口径单座调节阀是重庆普惠斯调节阀优化设计的CV3000调节阀系列产品之一。它由精小型气动薄膜执行机构+小口径单座调节阀阀体组成，采用顶部导向结构设计、阀体通道流线形好；因此，流量系数、可调比相比老式小口径单座调节阀提升30%，是实现小口径、小流量、干净介质场合控制的理想调节阀产品。

优化考虑

当压力大于1.5MPa，或温度大于250℃时，建议密封面堆焊耐磨合金以提高调节阀密封面的可靠性与使用寿命。
当超小流量调节时，请使用重庆普惠斯阀门生产的超小流量调节阀，超小流量调节阀可做到KV值＝0.001。

主要参数

公称通径mm

20、25

流量系数Cv

0.01

0.04

0.10

0.16

0.25

0.40

0.63

1.0

1.6

2.5

4.0

6.3

硬密封

等百分比

◆

△

直线

◆

△

软密封

等百分比

◆

直线

◆

可调范围

30：1

50：1

公称压力

JIS10、16、20、30；ANSI 150、300、600：PN16、40、64

阀芯形式

单座柱塞型阀芯

流量特性

等百分比、直线、快开

作用形式

气开式、气关式

法兰标准

符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造

执行机构

ZHA、ZHB型多弹簧气动薄膜执行机构

可配附件

阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

注：1、符号△和◆表示调节阀的规格范围；△表示调节阀的流量特性符合IED534-2标准；
2、工作温度、公称压力、公称通径超出列表范围的气动小口径单座调节阀产品可与本公司商洽解决。

允许压差

执行机构				ZH□-22			有效面积cm²			350
额定行程mm				14			气源接头			M10×1
流量系数Cv				≤0.25	0.40	0.63	1.0	1.6	2.5	4.0	6.3	10	14
使用方式		弹簧范围	气源压力	允许压差△P(MPa)
硬密封	气关式	0.02～0.10	0.14	10	10	10	10	10	9.53	6.1	3.43	2.2	1.34
	气关式	0.06～0.18	0.25	10	10	10	10	10	10	10	10	8.23	5.02
	气开式	0.04～0.12	0.14	10	10	10	10	10	9.53	6.1	3.43	2.2	1.34
	气开式	0.06～0.18	0.25	10	10	10	10	10	10	9.15	5.14	3.29	2.01
软密封	气关式	0.02～0.10	0.14	4	4	4	4	4	4	4	3.43	2.2	1.34
	气关式	0.06～0.18	0.25	4	4	4	4	4	4	4	4	4	4
	气开式	0.04～0.12	0.14	4	4	4	4	4	4	4	3.43	2.2	1.34
	气开式	0.06～0.18	0.25	4	4	4	4	4	4	4	4	3.29	2.01

注：1、以上数据均为带阀门定位器，使用标准聚四氟乙烯填料条件下的允许压差数据；

2、气关调节阀调小弹簧范围终点（调松弹簧预紧力）或增大气源压力均可提高允许压差;

3、气开阀门调大弹簧范围起点（调紧弹簧预紧力）可提高允许压差;

4、如果允许压差不清楚或最大工作压差超出列表范围请与我们联系;

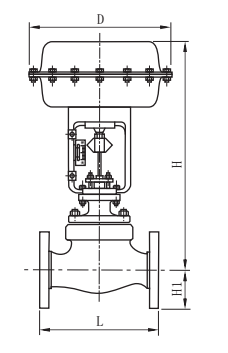

外形尺寸及重量

H1mm		D mm	H（mm）
H1mm		D mm	常温型	伸长Ⅰ型	伸长Ⅱ型	伸长Ⅲ型
40		285	450	600	760	975
重量 Kg	ANSI 150 JIS 10K		23	25	28	33
	ANSI 300 600 JIS20 30 40K		24	26	29	34
	焊接 SW		21	23	26	31

公称通径	L（mm）
公称通径	JIS 10K ANSI 150 PN16	JIS 16K	JIS 20 30K ANSI300 PN40	JIS40K ANSI 600 PN64	ANSI 150 JPI150	ANSI 300 JPI 300	ANSI 600 JPI 300	JIS 20K	JIS 30K	ANSI 300 JPI 300
20	184	190	194	206	-	206	206	198	208	203
25	184	193	197	210	197	210	210	198	212	206
