ZJHY气动薄膜精小型小流量调节阀

ZJHY气动薄膜精小型小流量调节阀是重庆普惠斯调节阀专门针对小流量调节场合而开发的小口径调节阀，是HLC气动小口径调节阀的升级改型产品。ZJHY气动小流量调节阀采用先进加工工艺制作，阀体采用一体式结构，主要有螺纹连接和法兰连接两种；该气动小流量调节阀具有体积小、重量轻、安装维护方便、调节性能好等优点。
当调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。此类气动小流量调节阀适用于液体、蒸汽等介质的调节场合，目前己被广泛应用于科研、试验等需要小流量调节的场合，最小可做到调节阀流量系数KV值＝0.001。

优化考虑

当压力大于1.5MPa，或温度大于250℃时，建议对该气动小流量调节阀的密封面堆焊耐磨合金，以提高调节阀密封面的可靠性和使用寿命；
对于超小流量调节阀的制作，为了保证其调节性能满足要求，均应做调节阀流量试验，并进行流量特性标定。
当调节阀流量系数Kv值<0.08时需要特殊订货，我司生产的超小流量调节阀可做到调节阀流量系数KV值＝0.001。

主要参数

公称通径mm	G1/2"			G3/4"
阀座直径mm	1.5*	3	4	5	6	7	8	9
流量系数Kv	0.0025	0.08	0.12	0.20	0.32	0.50	0.80	1.00
可调范围	30：1
公称压力	1.6MPa、4.0MPa、6.4MPa、10MPa
阀芯形式	单座柱塞型阀芯
流量特性	直线
作用形式	气开式、气关式
法兰标准	符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
上阀盖	普通型（-40～230℃）；散热片型（230～450℃）；特殊订货（450～600℃）
执行机构	ZHA、ZHB型多弹簧气动薄膜执行机构
可配附件	阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

工作温度、公称压力、公称通径超出列表范围的小流量调节阀产品可与本公司商洽解决；
* 流量系数<0.08 属于需特殊订货的小流量调节阀产品。

允许压差

执行机构	ZH□-11
行程（mm）	10
有效面积cm²	200
气源接口尺寸	M10×1
公称通么（mm）	G1/2"			G3/4"
阀座直径（mm）	1.5	3	4	5	6	7	8	9
允许压差△P(MPa)	6.4						5.2	4.6

以上数据均为带阀门定位器，使用标准聚四氟乙烯填料条件下的允许压差数据；
ZHA：正作用气动执行机构；ZHB：反作用气动执行机构；
气关阀门调小弹簧范围终点（调松弹簧预紧力）或增大气源压力均可提高允许压差；
气开阀门调大弹簧范围起点（调紧弹簧预紧力）可提高允许压差；
如果允许压差不清楚或最大工作压差超出列表范围请与我们联系解决。

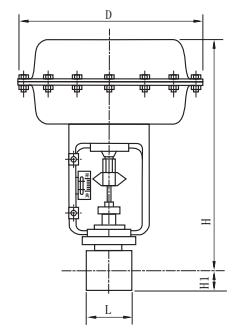

外形尺寸及重量

公称通径（mm）		G1/2"	G3/4"
L（mm）	PN64	80	80
L（mm）	PN100	100	100
H（mm）	普通型	280	280
H（mm）	散热片型	400	400
H1（mm）		19	19
D（mm）		230	230
重量（Kg）		18	18
