ZDQF电动全四氟单座调节阀

ZDQF电动全四氟单座调节阀是重庆普惠斯调节阀运用多年特种调节阀研制经验、引进先进工艺攻关研制而成的耐腐蚀调节阀产品之一。它是针对ZDLPF电动精小型衬氟单座调节阀适用温度过低而研发的新型调节阀产品，专门针对中、高温强腐蚀介质调节阀使用寿命短、性能差等诸多问题进行攻关研究而取得的科技成果。
由于聚四氟乙烯塑性差，无法像聚全氟乙丙烯（F46）那样可以采用高压注塑工艺将耐腐蚀材料内附于阀体部件之上；因此，该电动全四氟单座调节阀采用特殊的镶钳工艺将“耐腐蚀王”聚四氟乙烯（又称PTFE）内嵌于调节阀的阀体内腔，保证了与介质接触部位均为聚四氟乙烯材料；因此，它具有耐腐蚀性好、体积小、重量轻、动作平稳、可靠等优点，被广泛应用于各种强腐蚀介质如盐酸、氯气、脱盐水等场合的控制与应用。

主要参数

大口径场合DN≥65建议选用衬氟耐腐蚀球阀；
当介质温度低于170℃的强腐蚀介质，从节约成本角度考虑应优先选用ZDLPF电动衬氟单座调节阀；
高温高压及不干净介质的强腐蚀场合应选用耐腐蚀合金阀。

主要参数

公称通径mm	G1/2"		G3/4"					20				25	32	40	50	65	80	100	125	150
阀座直径mm	3	4	5	6	7	8	9	10	12	15	20	25	32	40	50	65	80	100	125	150
流量系数Kv	0.08	0.12	0.2	0.32	0.5	0.8	1.0	1.5	2.5	4.0	6.3	10	16	25	40	63	100	160	250	360
额定行程mm	16												25			40
可调范围	30：1
公称压力	PN10、PN16
阀芯形式	单座柱塞型阀芯
流量特性	直线、对数
作用形式	电开式、电关式
法兰标准	符合JB/T7387-2014标准，可按ANSI、JIS、DIN等标准制造
工作温度	-40～170℃
控制信号	4～20mA.DC；1～5V.DC；0～10V.DC（与所配电动执行机构有关）
电源电压	220V.AC 50Hz；380V.AC 50Hz（与所配电动执行机构有关）

*注：工作温度、公称压力、公称通径超出列表范围的ZDQF电动全四氟单座调节阀产品可与本公司商洽解决。

允许压差

公称通径mm		20				25	32	40	50	65	80	100	125	150
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150
执行机构		允许压差△P(MPa)
配LPS	LPS202	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60
配LPS	LPS204											0.60	0.60	0.44
配381	381-20	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60	0.60
配381	381-50											0.60	0.60	0.49

以上数据为标准配置条件下测得的允许压差数据，实际配置需根据具体工艺参数确定；
如果允许压差不清楚或最大工作压差超出列表范围的全四氟单座调节阀产品，请与我们联系，采取适当方法可以解决。

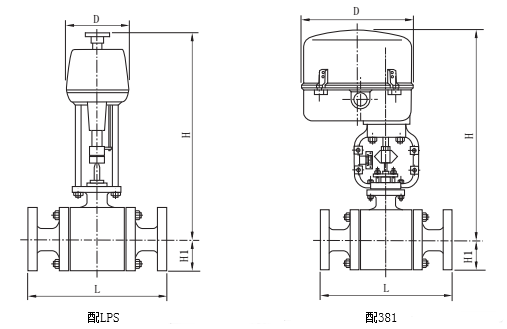

外形尺寸及重量

公称通径mm		20	25	32	40	50	65	80	100	125	150
L（mm）		180	185	200	220	250	275	300	350	410	450
H1（mm）		55	55	60	65	73	83	95	115	120	123
配PSL	H（mm）	722	722	731	743	743	765	765	785	815	875
	D（mm）	176
	重量Kg	17	20	25	31	33	60	67	92	125	169
配381	H（mm）	485	485	550	628	628	690	710	790	870	955
	D（mm）	225								310
	重量Kg	25	27	34	41	48	75	82	107	152	222
