ZDLN电动精小型双座调节阀

ZDLN电子式电动精小型双座调节阀是重庆普惠斯调节阀采用先进加工工艺生产的电动双座调节阀产品，采用一体式铸造阀体，阀体通道流线性好、流通能力大。该电动双座调节阀由电子式电动执行机构和双座调节阀阀体两大部分组成，是针对老一代ZKZN电动双座调节阀的改型升级产品；它相对于老式电动双座调节阀具有尺寸小、重量轻、安装维护方便等优点，适用于泄漏要求不严、压差较大的干净介质场合。
电动执行机构可根据用户要求配置UNIC、PSQ、DCL等电子式精小型电动执行机构。

优化考虑

当压力大于1.5MPa，或温度大于250℃时，建议对该ZDLN电动双座调节阀的密封面堆焊耐磨合金，以提高电动调节阀密封面的可靠性和使用寿命；
当工作压差较大，要求尺寸小、重量轻以及介质不干净时，建议优先选用电动多功能调节阀。
目前，该电动双座调节阀基本属于淘汰产品，被电动套筒调节阀替代了。

主要参数

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Cv	10	16	25	40	72	100	160	250	400	630	1000	1600
额定行程mm	16	25			40			60			100
可调范围	30：1
公称压力	JIS10、16、20、30K；ANSI 150、300；PN16、40、64
阀芯形式	双座柱塞型阀芯
流量特性	直线、对数
作用形式	电开式、电关式
法兰标准	符合JB/T7387-2014标准，可按ANSI、JIS、DIN等标准制造
上阀盖	普通型（-40～230℃）；散热片型（230～450℃）；特殊订货（450～600℃）
控制信号	4～20mA.DC;1～5V.DC;0～10V.DC(与所配电动执行机构有关）
电源电压	220V.AC 50Hz； 380V.AC 50Hz（与所配电动执行机构有关）

*注：工作温度、公称压力、公称通径超出列表范围的ZDLN电动双座调节阀产品可与本公司商洽解决。

允许压差

公称通径mm		25	40		50	65	80	100	150		200	250	300
阀座直径mm		25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P(MPa)
配LPS	LPS202	6.4	6.4	6.4	5.1
	LPS204					6.4	6.4	5.62
	LPS208								6.4	5.31	3.97
	LPS320											6.4	4.14
配381	381-20	6.4	6.4	6.4	6.4
	381-50					6.4	6.4	6.25
	381-65								6.4	4.23	3.23
	381-99											3.31	2.07

以上数据为标准配置条件下的允许压差数据，实际配置需根据具体工艺参数确定；
如果允许压差不清楚或最大工作压差超出列表范围，请与我们联系，采取适当的方法可以解决。

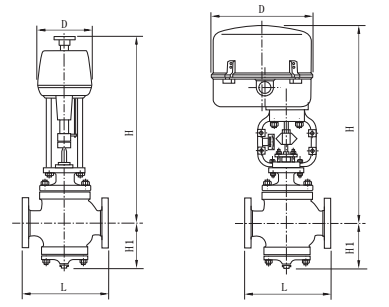

外形尺寸及重量

公称通径mm			25	32	40	50	65	80	100	125	150	200	250	300
L mm		PN16	185	200	220	250	275	300	350	410	450	550	670	770
		PN40	190	210	230	255	285	310	355	425	460	560	740	805
		PN64	200	210	235	265	295	320	370	440	475	570	750	820
H1（mm）			117	120	139	144	188	208	220	268	278	320	441	503
配LPS	H mm	普通型	907	910	955	960	1112	1122	1134	1213	1223	1265	1813	1889
	H mm	散热片型	1037	1040	1085	1090	1275	1285	1297	1412	1422	1464	1058	2134
	D（mm）		176										225
	重量Kg		22.5	24.5	35.5	39.5	72	85	122	181	237	378	680	840
配381	H mm	普通型	670	673	840	845	1037	1047	1059	1293	1303	1345	1538	1614
	H mm	散热片型	800	803	970	975	1200	1210	1222	1492	1502	1544	1783	1859
	D（mm）		225							310
	重量Kg		30	32	51	55	87	100	137	194	250	391	720	880
