Z□RWa椭圆蝶阀

    ZSRWa气动椭圆蝶阀和ZDRWa电动椭圆蝶阀是重庆普惠斯调节阀专业生产的普通控制蝶阀产品之一，它采用了特有的支架定位系统，能保证阀板轴向的准确定位，同时还可以承受阀板重力、消除上下窜动、克服振动等，极大地提高了蝶阀动作的可靠性与灵敏度。该椭圆蝶阀与执行机构采用直连方式，还具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
    目前，ZSRWa气动椭圆蝶阀和ZDRWa电动椭圆蝶阀已被大量的用于大口径、大流量、低压差、泄漏要求不严的场合。执行机构可以根据用户要求配置UNIC、DCL等电子式电动执行机构或GTX、ST系列活塞式气动执行机构。

优化考虑

1. 老式蝶阀所配置的老式DKJ电动执行机构、老式的气动薄膜执行机构建议更改为电子式电动执行机构和精小型活塞式气动执行机构；

2. 建议由直连结构方式取代老式的角铁曲柄连接方式，这样椭圆蝶阀可以尺寸更小、重量更轻、外观更加美观；

3. 由于椭圆蝶阀的阀板在中间，因些对介质的流通有一定的阻碍，建议对不干净介质80<DN<200时建议选用多功能调节阀替代；

4. 椭圆蝶阀的缺点是泄漏大（2%），对常温、干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏量（可达0.01%），订货时需予以注明。

主要参数

  *注：公称通径、公称压力超出列表范围的椭圆蝶阀产品请与本公司联系解决。

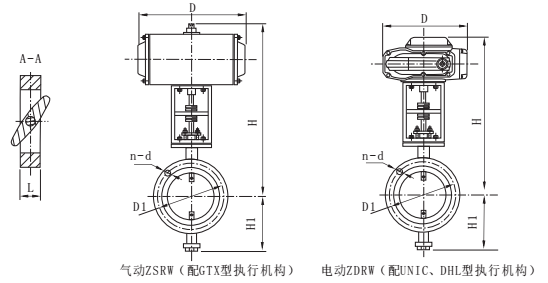

外形尺寸

注：上表数据为常规配置条件下的数据，会因执行机构配置的不同而发生变化。
