ZSRWS气动三偏心蝶阀

ZSRWS气动三偏心蝶阀是重庆普惠斯调节阀采用先进生产工艺，结合多年特种调节阀的研制经验攻关而成的技术成果。它采用三维偏心金属密封结构设计，密封形式为金属对金属密封，主要有金属密封圈对金属密封、不锈钢板与复合石墨密封圈对金属密封等，所在该气动三偏心蝶阀在高温高压工况下，仍具有稳定的密封性能。
三维偏心密封系统加之本公司的优化设计，使该三偏心蝶阀的损伤力矩小；同时，该蝶阀密封面为一向上凸起的斜圆台形，开启时蝶板圆周面上的各点同时完成脱离密封圈，固体物不易在密封面上堆积；阀门关闭过程通过密封圈的弹性受压来完成，蝶板与密封圈之间不存在相卡现象，且阀门的密封性能不受温度变化的影响；阀杆轴径密封采用石墨压制成型的密封圈填料完成，因此确保了该气动三偏心蝶阀产品的零泄漏。

主要参数

公称通径mm			80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500
流量系数	PN16	60°开度	125	230	365	630	1100	1760	2450	3250	4270	5350	7000	10100	13650	17800	22400	28700	42600	55800	63500
	PN16	90°开度	260	470	760	1300	2250	3600	5000	6700	8700	11000	14400	21000	28100	36500	45900	58800	87300	114200	130200
	PN40	60°开度	110	210	325	550	1000	1630	2220	2960	3870	4900	6300	9240	12400	16200	20300	26000	37800	50800	57800
	PN40	90°开度	185	330	530	910	1690	2700	3750	5360	7000	8800	11500	16800	25400	33200	41600	53300	77500	104100	118500
额定行程			调节型：60°；两位型：90°
可调范围			25：1（60°）、50：1（90°）
公称压力			标准产品 PN16、PN40
流量特性			近似等百分比
泄漏率			Ⅳ级、Ⅴ级、Ⅵ级
作用形式			气开式、气关式
法兰标准			对夹式；符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
执行机构			GTX、ST系列活塞式气动执行机构
可配附件			阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

注：公称通径（可生产到DN2500）、公称压力超出列表范围的气动三偏心蝶阀产品请与本公司联系。

ZSRWS气动三偏心蝶阀阀体材质及泄漏率

阀体材质	铸钢、不锈钢等
阀板材质	不锈钢等
填料材质	聚四氟乙烯、柔性石墨
密封形式	软密封		弹性硬密封	硬密封
密封材料	聚四氟乙烯	碳纤维强化聚四氟乙烯	不锈钢	不锈钢
泄漏量	Ⅵ级，零泄漏		Ⅴ级、Ⅵ级	Ⅴ级、Ⅵ级
工作温度	-40～180℃	-40～220℃	-40～450℃	-40～600℃

注：特殊材质要求请与本公司联系。

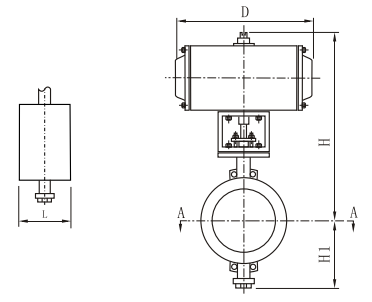

ZSRWS气动三偏心蝶阀外形尺寸

公称通径mm		80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500	1600	1800	2000
L mm	对夹式	64	64	70	76	89	114	114	127	140	152	152	178	229	241	241	300	360	390	420	440	490	540
L mm	法兰式	114	127	140	140	152	165	178	190	215	222	229	267	292	315	330	410	470	530	560	600	670	760
H1(mm)		120	140	170	180	210	240	290	320	350	385	410	450	510	560	630	680	790	900	960	1050	1180	1310
H mm	普通型	375	400	427	440	470	538	588	705	785	855	910	1010	1215	1275	1325	1450	1410	1640	1760	1870	1950	2150
H mm	散热型	475	500	527	540	570	638	688	805	885	955	1030	1130	1240	1300	1475	1500	1660	1790	1910	2010	2160	2370
D(mm)		203		222	294		300		450			603		683		700		795			1050
