ZSRWD型气动烟气蝶阀

ZSRWD气动烟气蝶阀亦称气动烟道蝶阀，是重庆普惠斯调节阀为解决硫酸尾气制酸装置中介质含硫、粉尘、高温卡死等复杂工况，研发出的烟气专用防卡死蝶阀，是其生产的蝶阀重点产品之一；已经申请并获得了调节阀产品技术专利，并经过多年的实际应用，获得了客户的一致好评，典型的应用客户有：江西铜业、紫金矿业、金川集团。
ZSRWD型气动烟气蝶阀采用阀板与阀本圆环端面紧贴的方式进行密封，阀板与阀体有35mm间隙，彻底解决了热胀冷缩造成的阀体阀板卡阻问题。同时采用重庆普惠斯阀门特有的支架定位系统，保证了阀板的准确定位、克服阀门芯杆重力、消除上下窜动、有效克服振动、提高调节阀动作的可靠性与灵敏度。该烟气蝶阀产品特别适用于大口径、大流量、中高温、泄漏要求较高的场合。

优化考虑

建议采用重庆普惠斯阀门的ST系列活塞式气动执行机构，使调节阀更加小巧、美观；
阀门与气动执行机构采用直连式结构进行连接，建议采用重庆普惠斯阀门特有的“日”字型支架定位系统：摩擦阻力小、结构紧凑；
阀门口径≤DN200的，建议优选气动多功能调节阀。

主要参数

公称通径mm		150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500
流量系数KV	90°	725	1290	2190	3350	4270	6350	7810	9870	14600	20500	27400	35900	42000	62600	82600	98700
流量系数KV	60°	370	645	1180	1700	2030	3090	3820	4720	7120	9700	12500	16300	20000	28800	39600	44900
额定行程mm		调节型：60°；两位型：90°
可调范围		60° ——15：1；90°— 30：1
公称压力		标准产品PN6、PN10、PN16
流量特性		近似等百分比
作用形式		气开式、气关式
法兰标准		符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
执行机构		ST系列活塞式气动执行机构、KW系列拨叉式气动执行机构
可配附件		阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

*注：公称通径（可生产到DN4000）、公称压力超出列表范围的蝶阀产品请与本公司联系解决。

主要零部件材料及泄漏率

阀体材料		铸钢（WCB）、不锈钢（304、316、316L）等
阀板材料		铸钢（WCB）、不锈钢（304、316、316L）等
填料材料		聚四氟乙烯、柔性石墨
密封型式		软密封			硬密封
密封材料		丁腈橡胶	聚四氟乙烯	强化聚四氟乙烯	不锈钢或不锈钢+STL
泄漏量		Ⅴ级（10^-5）			Ⅳ级，小于额定流量的10^-4
工作温度	铸钢阀体	-5～80℃	-5～180℃	-5～220℃	-5～400℃	耐高温合金可达1000℃
	不锈钢阀体	-20～80℃	-20～180℃	-20～220℃	-20～600℃

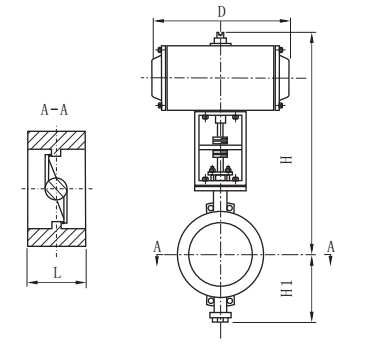

外形尺寸

公称通径mm			150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500
L（mm）			70	70	80	80	100		150		200		300		400		500
H1（mm）			150	180	210	230	260	290	320	350	400	455	510	560	625	735	845	900
配ST	H mm	普通型	480	520	550	608	775	835	960	990	1070	1185	1240	1290	1425	1475	1615	1730
	H mm	散热型	580	620	750	708	875	935	1060	1090	1190	1305	1390	1440	1575	1640	1780	1920
	D（mm）		210	230	280	300	450			630		720	840
