ZDRWD型电动烟气蝶阀

重庆普惠斯调节阀针对烟气脱硫装置中介质含硫、含粉尘、阀门高温卡死等复杂工况研发出的电动烟气脱硫蝶阀产品——ZDRWD电动烟气蝶阀；该阀门已经获得了调节阀产品技术专利，并经过多年的实际应用，获得了客户的一致好评，典型的应用客户有：江西铜业、紫金矿业、金川集团。
ZDRWD型电动烟气蝶阀采用阀板与阀本圆环端面紧贴的方式进行密封，阀板与阀体有35mm间隙，彻底解决了由于热胀冷缩造成的阀体与阀板卡阻问题。同时采用普惠斯阀门特有的“日”字型支架定位系统，确保阀门具有：阀板的准确定位、克服阀门芯杆重力、消除上下窜动、有效克服振动、提高调节阀动作的可靠性与灵敏度等优点；蝶阀阀体与执行机构采用直连方式，具有结构紧凑、尺寸小、重量轻、摩擦阻小、回差小、动作稳定可靠等优点。该烟气蝶阀产品特别适用于大口径、大流量、中高温、泄漏要求较高的场合。

优化考虑

建议采用精小型电动执行机构如UNIC、PSQ等电子式电动执行机构，使调节阀更加小巧、美观；
阀门与电动执行机构采用直连式结构进行连接，建议采用“日”字型支架定位系统：摩擦阻力小、结构紧凑；
阀门口径≤DN200的，建议优选电动多功能调节阀。

主要参数

公称通径mm		150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500
流量系数KV	90°	725	1290	2190	3350	4270	6350	7810	9870	14600	20500	27400	35900	42000	62600	82600	98700
流量系数KV	60°	370	645	1180	1700	2030	3090	3820	4720	7120	9700	12500	16300	20000	28800	39600	44900
额定行程mm		调节型：60°；两位型：90°
可调范围		60°—15：1；90°—30：1
公称压力		标准产品PN6、PN10、PN16
流量特性		近似等百分比
作用形式		电开式、电关式
法兰标准		对夹式或法兰连接符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
执行机构		配UNIC、PSQ、DHL等系列电子式电动执行机构
控制信号		4～20mA.DC;1～5V.DC;0～10V.DC(与所配电动执行机构有关）
电源电压		220V.AC 50Hz； 380V.AC 50Hz（与所配电动执行机构有关）

*注：公称通径（可生产到DN4000）、公称压力超出列表范围的蝶阀产品请与本公司联系解决。

主要零部件材料及泄漏率

阀体材料		铸钢（WCB）、不锈钢（304、316、316L）等
阀板材料		铸钢（WCB）、不锈钢（304、316、316L）等
填料材料		聚四氟乙烯、柔性石墨
密封型式		软密封			硬密封
密封材料		丁腈橡胶	聚四氟乙烯	强化聚四氟乙烯	不锈钢或不锈钢+STL
泄漏量		Ⅴ级（10^-5）			Ⅳ级，小于额定流量的10^-4
工作温度	铸钢阀体	-5～80℃	-5～180℃	-5～220℃	-5～400℃	耐高温合金可达1000℃
	不锈钢阀体	-20～80℃	-20～180℃	-20～220℃	-20～600℃

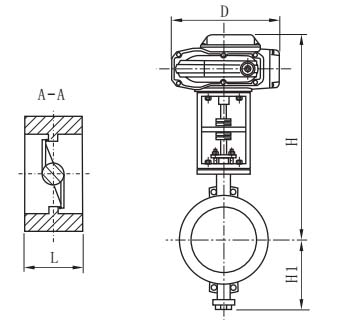

外形尺寸

公称通径mm			150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500
L（mm）			70	70	80	80	100		150		200		300		400		500
H1（mm）			150	180	210	230	260	290	320	350	400	455	510	560	625	735	845	900
配UNIC	H mm	普通型	450	480	520	551	631	691	781	840	920	975	1030	1080	1215	1155	1295	1420
	H mm	散热型	550	580	620	651	731	791	881	960	1040	1095	1180	1230	1365	1420	1460	1580
	D（mm）		256							380
