ZPLG自力式压力调节阀

ZPLG自力式压力调节阀是重庆普惠斯调节阀综合国内外先进技术、结合30多年特种调节阀研制经验进行科技攻关而成的新型调节阀产品，是一种依靠被控介质自身压力进行自动稳压的调节阀产品。该自力式压力调节阀的最大特点是结构简单、调整方便、稳压效果好，尤其能实现对微小压力的调节，是老式ZMHN型和结构复杂的ZZYP型自力式调节阀的理想替代产品，其最低稳压值可达0.0002MPa（0.2KPa）。

工作原理

控制阀后压力时：阀后压力P2直接进入执行机构的下膜室内，作用在托盘上，产生的作用力与弹簧的反作用力相平衡，并决定出阀芯、阀座的相对位置控制阀后压力。当自力式调节阀的阀后压力P2增加时，P2作用在托盘上的作用力也随之增加，使阀芯向关方向运动，直到托盘的作用力与弹簧反作用力再度平衡为止。这时，阀芯与阀座之间的流通面积减小、流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反。当需要改变阀后压力P2的设定值时，可调整调节螺母。
控制阀前压力时：阀前压力直接进入执行机构的下膜室，作用在托盘上，产生的作用力与弹簧的反作用力相平衡，并决定出阀芯、阀座的相对位置控制阀前压力。当自力式调节阀的阀前压力P1增加时，P1作用在托盘上的作用力也随之增加，使阀芯向开方向移动，直到托盘的作用力与弹簧反作用力再度平衡为止。这时，阀芯与阀座之间流通面积变大、流阻变小、从而使P1降为设定值。同理，当阀前压力P1降低时，作用方向上与上述相反。当需要改变阀前压力P1的设定值时，可调整调节螺母。

主要参数

公称通径mm		20	25	32	40	50	65	80	100	125	150	200
流量系数Kv	单座型	5.0	8.0	13	22	32	50	80	120	200	280	450
	双座型				25	40	63	100	160	250	400	630
额定行程mm		6			10		16			25
公称压力		标准产品 PN16、PN40
作用形式		阀前式、阀后式
流量特性		等百分比、快开
法兰标准		符合GB/T12244-2006标准，可按ANSI、JIS、DIN等标准制造
工作温度		液体≤140℃、气体≤80℃；带散热片≤200℃；带散热片和隔离罐≤350℃

工作温度超出列表范围的自力式调节阀产品可与本公司商洽解决。
调压范围需根据实际工况计算确定。

允许压差

公称通径		20	25	32	40	50	65	80	100	125	150	200
公称压力	PN16	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.5	1.2	1.0	1.0
公称压力	PN40	2.0	2.0	2.0	2.0	2.0	2.0	2.0	1.5	1.2	1.0	1.0

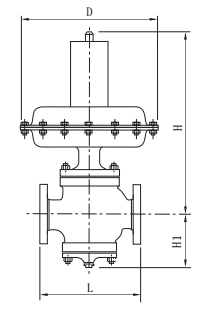

外形尺寸图

公称通径		20	25	32	40	50	65	80	100	125	150	200
L mm	PPN16	180	185	200	220	250	275	300	350	410	450	550
L mm	PN40	180	190	210	230	255	285	310	355	425	460	560
H mm	常温型	460	470	520	560	590	620	660	710	760	810	860
H mm	高温型	610	620	670	710	740	770	810	860	910	960	1010
D（mm）		1#膜室185、2#膜室225、4号膜室375
