ZZYQ自力式流量调节阀

ZZYQ自力式流量调节阀是重庆普惠斯调节阀专业生产的自力式调节阀产品之一。它是一种无需外来能源，依靠被调介质自身的压力变化进行自动流量调节的节能型流量调节阀产品。该自力式调节阀具有测量、执行、控制的综合功能于一身，适用于非腐蚀性液体、气体和蒸汽等介质的流量控制场合。

工作原理

当被控介质输入阀门以后，阀前压力P1通过控制阀输入下膜室，经节流后压力Ps输入上膜室，P1与Ps的差值即为△Ps=P1-Ps，称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力之差与弹簧反作用力相平衡，确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。当流经阀门的流量增加时，即Ps增加，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力上加上弹簧反作用力与P1作用在膜片上的推力在新的位置产生平衡，达到控制流量的目的。反之，则同理。
调定被控介质的流量用调整节流阀与阀座的相对位置来确定。

优化考虑

老式的自力式流量调节阀由于其结构复杂、笨重、调节灵敏度不高，在实际应用中受到越来越多的限制，己属于淘汰产品。
重庆普惠斯阀门综合多年特种调节阀攻关经验研制的ZPLG型自力式调节阀有效解决了上效问题，故建议在实际应用中优先选用ZPLG型自力式调节阀。

主要参数

公称通径mm		15	20	25	32	40	50	65	80	100	125	150	200	250
流量系数Kv		4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000
有效压力下的最大流量m³/h	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	140	200	280
有效压力下的最大流量m³/h	3.2MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	220	320	450
公称压力		标准产品 PN16、PN40
工作温度		液体≤140℃、气体≤80℃；配隔离罐≤200℃
法兰标准		符合GB/T12244-2006标准，可按ANSI、JIS、DIN等标准制造
平衡元件		波纹管										滚动膜片

主要技术性能指标

泄漏率：硬密封—Ⅳ级，小于额定流量的10^-4；软密封—Ⅵ级，小于额定流量的10^-8；
设定值偏差：±5%。

主要零部件材料

阀体材质：WCB、304等
芯座材质：304等
填料材质：聚四氟乙烯
膜片材质：丁腈橡胶夹增强涤纶织物
弹簧材质：60Si2Mn

允许压差

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200	250
PN16	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.5	1.5	1.2	1.0	1.0
PN40	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	1.5	1.5	1.2	1.0	1.0

最大工作压力高于1.4MPa需带行程显示件；
如果允许压差不清楚或最大工作压差超出列表范围的请与本公司联系。

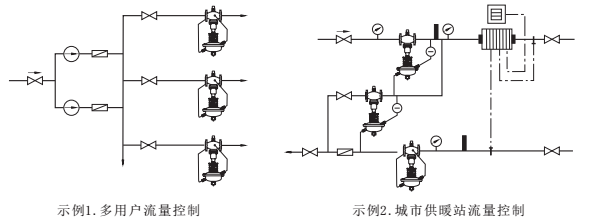

安装示例

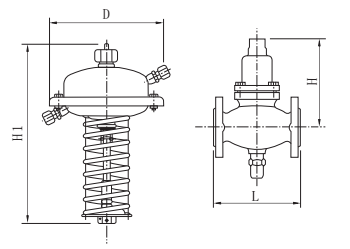

外形尺寸及重量

执行器外形尺寸及重量

型号	DA51	DA52
D（mm）	263	380
H1（mm）	150	520
重量Kg	9	28

阀体外形尺寸及重量

公称通径	15	20	25	32	40	50	65	80	100	125	150	200	250
L（mm）	130	150	160	180	200	230	290	310	350	400	480	600	730
H（mm）	212	212	238	238	240	240	275	275	280	280	295	325	372
重量Kg	7	9	10	13	17	22	33	41	79	79	85	145	228
