ZZYP自力式压力调节阀

ZZYP指挥器式自力式压力调节阀是老式的自力式调节阀产品（属淘汰产品），它是利用被调介质自身压力进行自动稳定的调节阀。它主要由主调节阀、压力指挥器、调节针阀三部分连接而成。因其结构复杂、调整不方便，使用受到一定的限制，但仍然适用于一般稳压场合。

优化考虑

由于指挥器控制阀结构复杂，其调节灵敏度有所降低，因此，建议选用结构简单、调整方便、精度更高的ZPLG自力式压力调节阀替代。

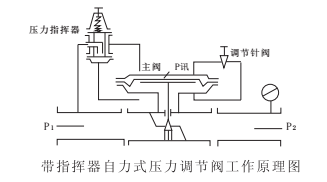

工作原理

自力式压力调节阀稳定阀后管道介质压力的工作原理如下：若阀后压力升至给定的压力值以上时，主阀薄膜上下压力差的变化，引起阀芯部件向关小调节阀方向运动。当升高的阀后压力传递到指挥器下膜腔时，使喷嘴与挡板距离减少，输出至主阀的操作讯号压力相应减小，同样会引起阀芯部件向关小阀门的方向运动。阀门关小，到阀后压力P2等于给定值为止。反之，当阀后压力降至给定的压力值以下时，指挥器输出压力增大、主阀开大，使阀后压力升高，直到等于原给定值为止。

主要参数

公称通径mm		20	25	32	40	50	65	80	100	125	150	200
流量系数Kv		5.0	8.0	13	22	32	50	80	120	200	280	450
额定行程	等百分比	16			25		40			60
	快开	6			10		16			25
公称压力		标准产品 PN16、PN40
流量特性		快开、等百分比
作用形式		阀前式、阀后式
法兰标准		符合GB/T12244-2006标准，可按ANSI、JIS、DIN等标准制造
工作温度		-20～80℃

ZZYP自力式压力调节阀允许压差

公称通径		20	25	32	40	50	65	80	100	125	150	200
公称压力	PN16	1.6	1.6	1.6	1.6	1.2	1.0	0.8	0.6	0.5	0.4	0.3
公称压力	PN40	2.0	2.0	2.0	1.6	1.2	1.0	0.8	0.6	0.5	0.4	0.3

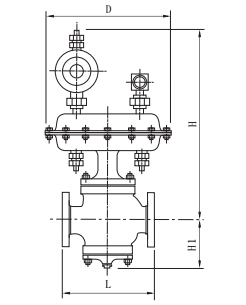

ZZYP自力式压力调节阀外形尺寸图

公称通径mm		20	25	32	40	50	65	80	100	125	150	200
L mm	PN16	180	185	200	220	250	275	300	350	410	450	550
L mm	PN40	180	190	210	230	255	285	310	355	425	460	560
H mm	常温型	460	470	520	560	590	620	660	710	760	810	860
H mm	高温型	610	620	670	710	740	770	810	860	910	960	1010
D（mm）		283			328		413			498
