ZZYW自力式温度调节阀

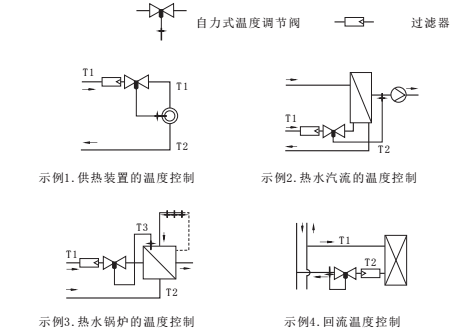

ZZYW自力式温度调节阀是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能型调节阀产品，是重庆普惠斯调节阀主要生产的自力式调节阀产品之一。它集测量、执行和控制功能于一体，适用于非腐蚀性蒸汽、热水、油等介质中的各种换热器的温度控制。

工作原理

当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减少，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽或热油等加热介质的流量，使被控对象温度上升，直到被控对象温度达到设定值后，阀门关闭。阀门关闭后，被控对象温度下降，调节阀又打开，加热介质再次进入热交换器，又使温度上升，这样使被控对象温度保持在恒定值。阀门开度大小与对象实际温度和设定温度的差值有关。

主要参数

公称通径mm	15	20	25	32	40	50	65	80	100	125	150
流量系数Kv	3.2	5.0	8.0	12.5	20	32	50	80	125	160	280
额定行程mm	6			8	10	12		18		20
公称压力	标准产品 PN16、PN40
工作温度	软密封：140℃；硬密封 200℃；带散热片：350 ℃
平衡元件	波纹管										滚动膜片
法兰标准	符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
温度设定范围	-20～50℃、20～90℃、40～110℃、50～120℃、60～130℃
特殊温度设定	110～180℃、180～250℃
传导系数mm/℃	0.8
超温保护	超过设定值100℃以内
毛细管长度	标准型3m，特殊可供5、10、15m

注：温度超出列表工作温度范围的自力式温度调节阀产品可与本公司商洽解决。

主要技术性能指标

泄漏率：硬密封Ⅳ级，小于额定流量的4×10^-4；软密封Ⅵ级，小于额定流量的10^-8；
超温保护：超过设定值100℃以内；

主要零部件材料

阀体材质：WCB、304等
芯座材质：304
温包材质：铜镀镍
膜片材质：丁腈橡胶夹增强涤纶织物
弹簧材质：60Si2Mn

外形尺寸及重量

执行机构外形尺寸及重量
型号	N（mm）	D（mm）	R	M（mm）	重量Kg
T06	380	24	1"	280	3.0
T07	500	300	1"	280	3.5

阀体外形尺寸及重量
公称通径	15	20	25	32	40	50	65	80	100	125	150
L（mm）	130	150	160	180	200	230	290	310	350	400	480
H1（mm）	212	212	238	238	240	240	275	275	380	380	295
D	6.2	6.7	9.7	13	14	17	29	33	60	70	80
