ZJHQ(X)气动薄膜三通调节阀

ZJHQ(X)气动薄膜精小型三通调节阀是重庆普惠斯调节阀采用先进工艺研发生产的精小型系列调节阀产品之一，它是专门针对三通控制场合而研制的专用调节阀。该三通调节阀采用四通单座铸造式阀体、阀芯设计为薄壁圆筒型阀芯，因此具有调节精度高、动作稳定可靠等优点。
三通调节阀可以实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值，三通合流阀主要用于将两种流体混合成第三种流体；三通分流阀则主要用于将一股流体分成两股流体。当公称通径DN≤80mm和压差较小的场合时，三通分流阀可以采用同口径的三通合流阀代替。

型号标注

合流型——ZJHQ气动三通合流阀；
分流型——ZJHX气动三通分流阀；

主要参数

公称通径mm		25	40		50	65	80	100	150		200
阀座直径mm		25	32	40	50	65	80	100	125	150	200
流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535
	分流	-	-	-	-	-	85	135	210	340	535
可调范围		30：1
公称压力		PN16、PN40、PN64
阀芯形式		薄壁圆筒型阀芯
流量特性		直线、对数
作用形式		气开式、气关式
法兰标准		符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
上阀盖		普通型（-40～230℃）；散热片型（230～450℃）
执行机构		ZHA、ZHB型多弹簧气动薄膜执行机构；ZSL直行程活塞式执行机构
可配附件		阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

工作温度、公称压力、公称通径超出列表范围的气动三通调节阀产品可与本公司商洽解决。
公称通径<DN80时，分流阀可以由合流阀代替。

允许压差

执行机构			ZH□-22	ZH□-23			ZH□-34			ZH□-45
额定行程mm			16	25			40			60
有效面积cm²			350				560			900
气源接口尺寸			M10×1							M12×1.25
公称通径mm			25	32	40	50	65	80	100	125	150	200
阀座直径mm			25	32	40	50	65	80	100	125	150	200
使用方式	弹簧范围	气源压力	允许压差△P(MPa)
气关	0.02～0.10	0.14	1.06	0.54	0.41	0.26	0.25	0.16	0.11	0.11	0.07	0.04
	0.02～0.10	0.25	3.95	2.42	1.53	0.97	0.93	0.60	0.41	0.37	0.26	0.15
	0.06～0.18	0.25	1.85	1.13	0.72	0.45	0.44	0.28	0.19	0.17	0.12	0.07
气开	0.04～0.12	0.14	1.06	0.65	0.41	0.26	0.25	0.16	0.11	0.11	0.07	0.04
	0.06～0.18	0.25	1.59	0.98	0.61	0.39	0.37	0.24	0.16	0.15	0.10	0.06
	0.10～0.22	0.25	2.65	1.62	1.02	0.65	0.62	0.40	0.27	0.25	0.17	0.10

以上数据均为带阀门定位器，使用标准聚四氟乙烯填料条件下的允许压差数据；
ZHA：正作用气动执行机构；ZHB：反作用气动执行机构；
气关阀门调小弹簧范围终点（调松弹簧预紧力）或增大气源压力均可提高允许压差；
气开阀门调大弹簧范围起点（调紧弹簧预紧力）可提高允许压差；
如果允许压差不清楚或最大工作压差超出列表范围请与我们联系解决。

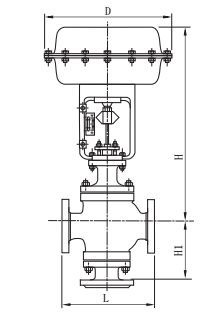

外形尺寸及重量

公称通径mm		25	32	40	50	65	80	100	125	150	200
L mm	PN16	185	200	220	250	275	300	350	410	450	550
	PN40	190	210	230	255	285	310	355	425	460	560
	PN64	200	210	235	265	295	320	370	440	475	570
H1 mm	PN16	140	150	160	180	200	220	220	256	278	322
	PN40	150	160	170	190	220	232	256	295	313	372
	PN64	160	170	180	200	220	242	266	300	318	382
H mm	普通型	435	441	465	480	584	585	575	762	772	792
H mm	散热片型	565	571	595	610	631	748	738	961	971	989
D（mm）		285				360			470
重量Kg		72	75	81	88	135	158	190	262	322	450
