ZDRQ电动三通球阀

ZDRQ电动三通球阀是重庆普惠斯调节阀综合国内外先进技术研发的一款新型电动三通调节阀产品。该调节阀产品由精小型电子式电动执行机构和三通球阀阀体组成，可以对三支管道流体实现不同的组合控制：T型孔道用于分流、合流控制；L型孔道应用于配比调节控制场合。ZDRQ电动三通球阀的标准球芯有L型三通双口孔道和T型三口孔道两种，主要通过改变球芯与管道的相对角度，来实现对管道流体的不同控制。该电动三通球阀采用直连结构，并配以精小型电子式电动执行机构具有结构紧凑、重量轻、外观美观、回差小、安装维护方便等优点，目前己广泛应用于液体、气体、蒸气等介质的三通控制场合。
电动调节阀可根据用户的要求配置UNIC、PSQ、DCL等电子式电动执行机构。

主要参数

公称通径	全通径	20	25	40	50	65	80	100	125	150	200
	缩径	－	－	－	－	－	－	－	125	150	200
公称压力		PN16、PN25、PN40
执行机构		UNIC、PSQ、DCL等电子式电动执行机构
法兰标准		符合JB/T7387-2014标准，可按ANSI、JIS、DIN等标准制造
控制信号		4～20mA.DC；1～5V.DC；0～10V.DC（与所配电动执行机构有关）
电源电压		220V.AC 50Hz；380V.AC 50Hz（与所配电动执行机构有关）

注：公称通径（可生产到DN500）、公称压力超出列表范围的电动三通球阀产品可与本公司联系解决。

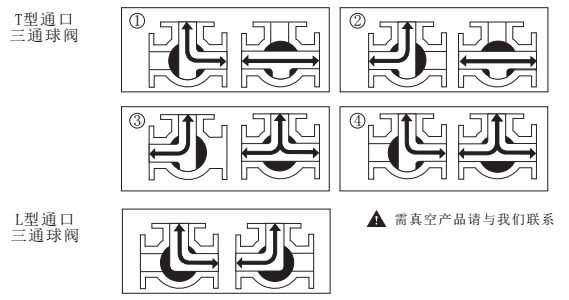

通道形式

阀体参数

阀体材料	铸钢（WCB）、不锈钢（304、316、316L）等
球体材料	不锈钢（304、316、316L）等
阀杆材料	不锈钢（304、316、316L）等
填料材料	聚四氟乙烯
密封型式	软密封		硬密封
密封材料	聚四氟乙烯	强化聚四氟乙烯	不锈钢或不锈钢+STL
泄漏量	Ⅵ级（10^-7）		Ⅳ级，小于额定流量的10^-4
工作温度	-20～150℃	-20～180℃	-20～250℃

注：有特殊材质需求的调节阀产品请与本公司商洽解决。

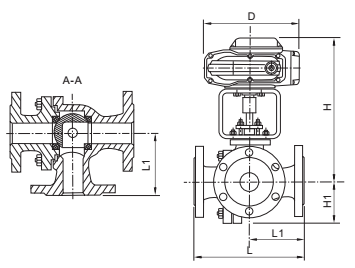

外形尺寸图

两体式

公称通径mm		20	25	40	50	65	80	100	125	150	200
L（mm）		150	160	210	220	250	260	330	430	510	580
H1（mm）		55	60	75	85	95	105	115	140	160	210
配UNIC	H（mm）	280	305	330	340	410	460	535	670	690	750
配UNIC	D（mm）	157	207			256			380

三体式

公称通径mm		20	25	40	50	65	80	100	125	150	200
L（mm）		260	260	340	400	500	500	600	640	680	750
H1（mm）		55	60	75	85	95	105	115	140	160	210
配UNIC	H（mm）	280	305	330	340	410	460	535	670	690	750
配UNIC	D（mm）	157	207			256			380

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的三通调节阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们:13271923998(微信)。
