ZSRQ气动三通球阀

ZSRQ气动三通球阀是重庆普惠斯调节阀综合国内外先进技术而研发的新型三通调节阀产品。该气动三通球阀由活塞式气动执行机构和三通球阀组成，标准球芯有L型三通双口孔道和T型三口孔道两种；通过改变球芯与管道的相对角度，可以对三支管道的流体实现不同的组合控制：T型孔道可以起分流合流作用，L型孔道起配比调节与控制。
该气动三通球阀主要适用于液体、气体、蒸气等介质的配比调节与控制场合。

主要参数

公称通径	全通径	20	25	40	50	65	80	100	125	150	200
公称通径	缩径	－	－	－	－	－	－	－	125	150	200
公称压力		PN16、PN25、PN40
执行机构		GTX、ST等活塞式气动执行机构
法兰标准		符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造

注：公称压力、公称通径（可生产到DN500）超出列表范围的气动三通球阀产品请与本公司联系。

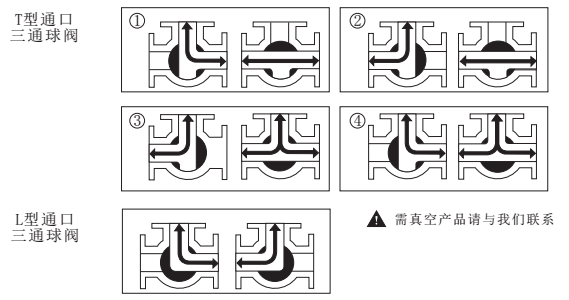

通道形式

阀体材质及其它参数

阀体材料	铸钢（WCB）、不锈钢（304、316、316L）等
球体材料	不锈钢（304、316、316L）等
阀杆材料	不锈钢（304、316、316L）等
填料材料	聚四氟乙烯
密封型式	软密封		硬密封
密封材料	聚四氟乙烯	强化聚四氟乙烯	不锈钢或不锈钢+STL
泄漏量	Ⅵ级（10^-7）		Ⅳ级，小于额定流量的10^-4
工作温度	-20～150℃	-20～180℃	-20～250℃

注：特殊材质需求的调节阀产品请与本公司商洽解决。

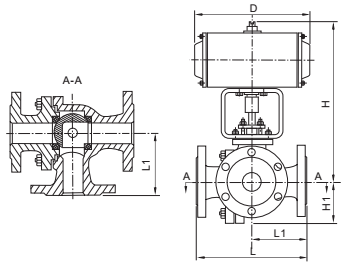

外形尺寸图

两体式

公称通径mm		20	25	40	50	65	80	100	125	150	200
L（mm）		150	160	210	220	250	260	330	430	510	580
H1（mm）		55	60	75	85	95	105	115	140	160	210
配ST	H（mm）	309	321	340	370	410	468	555	717	771	774
配ST	D（mm）	222		294	300		380		450	603	683

三体式

公称通径mm		20	25	40	50	65	80	100	125	150	200
L（mm）		260	260	340	400	500	500	600	640	680	750
H1（mm）		55	60	75	85	95	105	115	140	160	210
配ST	H（mm）	309	321	340	370	410	468	555	717	771	774
配ST	D（mm）	222		294	300		380		450	603	683
