HPC气动高压笼式调节阀

【气动高压调节阀】HPC气动高压笼式调节阀

    HPC气动高压笼式调节阀是重庆普惠斯调节阀优化改型的CV3000系列调节阀产品之一。该气动高压笼式调节阀的阀体采用一体式铸造成型，阀体内腔光滑、流线性好；调节阀的阀塞导向面积大、抗震性好；同时采用双密封结构设计，阀门允许压差大；适用于允许压差较大、泄漏要求不严的干净介质场合。

优化考虑

  • 当压力大于1.5MPa，或温度大于250℃时，建议对该气动高压笼式调节阀的密封面进行堆焊耐磨合金，以提高调节阀密封面的可靠性与使用寿命；

  • 当工作压差不大、泄漏要求较高时，建议选用HPS气动高压单座调节阀；

  • 当工作压差较大、要求尺寸小、重量轻以及介质不干净时，建议优先选用气动多功能调节阀。

主要参数

公称通径mm 40 50 80 100 150 200
阀座直径mm 25 32 40 32 40 50 50 65 80 65 80 100 100 125 150 125 150 200
额定Cv ANSI 900
ANSI 1500
JPI 63K		 等百分比 12 17 25 17 25 52 52 78 110 78 110 180 180 270 375 270 327 650
直线 12 20 30 20 30 62 62 90 135 90 135 210 210 330 485 330 485 700
ANSI 2500 等百分比 - 12 17 12 17 31 31 52 78 52 78 125 125 180 270 180 270 470
直线 - 12 20 12 20 43 43 62 90 62 90 150 150 210 330 210 330 520
行程mm 25 38 50 75
可调范围 50：1
公称压力 JIS 10、16、20、30；ANSI 150、300、600；JPI 150、300、600；PN16、40、64
阀芯形式 金属阀座的压力平衡式阀芯
流量特性 等百分比、直线
作用形式 气开式、气关式
法兰标准 符合GB/T4213-2008标准、ANSI、JIS、DIN等
上阀盖 常温型（-5～230℃）；伸长型（230～566℃）；
执行机构 ZHA、ZHB型多弹簧薄膜式气动执行机构
可配附件 阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

注：工作温度、公称压力、公称通径超出列表范围的气动高压调节阀产品可与本公司商洽解决。

主要零部件材料

  • 阀体材质：WCB、304、316、316L、耐腐蚀合金等

  • 芯座材质：304、316、316L、耐腐蚀合金等

  • 填料材质：聚四氟乙烯、柔性石墨

  • 膜片材质：丁腈橡胶夹尼龙布

允许压差

  1. 需要根据阀门配置的气动执行机构与阀后压力计算允许压差；

  2. 最大允许压差不超过32MPa；

  3. 如果允许压差不清楚请与我们联系。

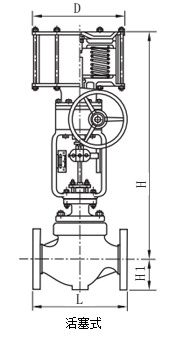

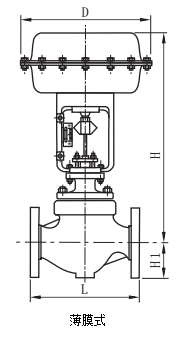

外形尺寸及重量


公称通径 L（mm）
JIS 63K ANSI 900、JPI 900 ANSI 1500、JPI 1500 ANSI 2500、JPI 2500
RF RF（SW、BW） RJ RF（SW、BW） RJ RF（SW、BW） RJ
40 323 333 333 333 333 358 361
50 354 375 378 375 378 400 403
80 431 440 443 460 463 498 504
100 496 510 513 530 533 575 585
150 699 715 718 770 776 820 833
200 895 915 918 972 982 1020 1036
公称通径mm 薄膜式 活塞式
40 50 80 100 150 200 40 50 80 100 150 200
ANSI 900
JPI 900
JIS 63K		 H
mm		 常温型 690 720 920 970 1405 1495 810 840 1010 1090 1525 1615
伸长型 830 880 1100 1150 1585 1735 950 1000 1190 1270 1705 1855
H1（mm） 100 110 140 160 210 280 100 110 140 160 210 280
重量
Kg		 法兰式 62 80 140 180 405 760 76 94 164 205 425 780
焊接式 52 60 120 150 330 650 66 74 144 175 350 670
ANSI 1500
JPI 1500		 H
mm		 常温型 690 720 920 970 1405 1495 810 840 1010 1090 1505 1615
伸长型 830 880 1100 1150 1585 1735 950 1000 1190 1270 1705 1855
H1（mm） 105 120 150 170 225 290 105 120 150 170 225 290
重量
Kg		 法兰式 68 82 180 240 585 1190 80 96 204 265 605 1210
焊接式 58 65 150 205 485 1050 72 79 174 230 505 1070
ANSI 2500
JPI 2500		 H
mm		 常温型 735 755 955 1015 1445 1525 855 875 1045 1135 1565 1645
伸长型 880 915 1120 1185 1620 1710 1000 1035 1215 1305 1740 1830
H1（mm） 115 130 165 195 260 330 115 130 165 195 260 330
重量
Kg		 法兰式 92 115 265 360 925 1625 106 129 289 385 945 1645
焊接式 78 90 210 280 710 1310 92 104 234 305 730 1330
D（mm） 285 285 360 470 470 470 264 264 352 490 490 490


温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的套筒调节阀性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们:13271923998(微信)。
