ZJHMB气动保温夹套笼式调节阀

气动保温夹套笼式调节阀是重庆普惠斯调节阀采用先进工艺生产的高品质保温夹套笼式调节阀产品。它是由原气动薄膜笼式调节阀外加保温夹套层而来，主要应用于：工艺介质的结晶温度低于环境温度，或流体温度下降会增加流体的粘度，甚至会结晶凝固时的工艺场合。重庆普惠斯阀门根据多年特种调节阀的研制经验，结合多年的用户使用反馈情况，为普通的笼式调节阀量身定制了蒸气保温夹套装置，从而确保了工艺过程的正常运行。

型号标注

气动保温夹套笼式调节阀的型号是在原普通笼式调节阀的型号后面加脚码"B"来实现的，例：气动保温夹套笼式调节阀—HCBB；气动保温夹套精小型套筒调节阀——ZJHMB。

优化考虑

由于给调节阀外加保温夹套装置的目的是为了防止介质结晶而造成阀门的堵塞。所以，我们在进行调节阀选型时应该首先选择防堵性能较好的调节阀（如多功能调节阀）。

主要参数

公称通径mm		25	40		50	65	80	100	150		200
阀座直径mm		25	32	40	50	65	80	100	125	150	200
流量系数Cv	HCBB	10	17	24	44	68	99	175	275	360
	ZJHMB	11	17.6	27.5	44	69	110	176	275	440	630
额定行程mm		16		25		40			60
可调范围		50：1
公称压力		标准产品 PN16、PN40、PN64；特殊订货：PN100、PN220、PN320
阀体形式		直通单座铸造球型阀
流量特性		直线、等百分比
作用形式		气开式、气关式
法兰标准		符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
上阀盖		普通型（-40～230℃）；散热片型（230～450℃）；特殊订货（450～600℃）
执行机构		ZHA、ZHB型多弹簧气动薄膜执行机构
可配附件		阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

*注：工作温度、公称通径、公称压力超出列表范围的气动保温夹套调节阀产品可与本公司商洽解决。

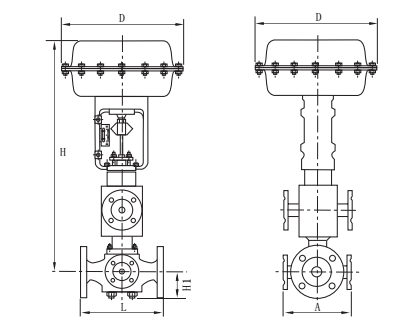

外形和连接尺寸

阀型	HLSB、HTSB						ZJHPB
阀型	L		A	H		D	L		A	H		D
DN	PN16 ANSI 150 RF JIS 10KRF	PN40 ANSI 150 RF JIS 20KRF		常温型	散热片型		PN16 ANSI 150 RF JIS 10KRF	PN40 ANSI 150 RF JIS 20KRF		常温型	散热片型
25							184	197	180	410	560	285
40	340	370	220	500	665	285	222	235	220	455	605	285
50	400	400	260	595	765		254	267	260	457	607	360
65	430	440	300	630	810		276	292	300	610	790
80	460	470	360	640	820	360	298	317	360	622	807
100	510	540	400	890	1110		352	368	400	640	850
150	600	660	500	955	1215	470	451	473	500	870	1130	470
200							600	600	680	890	1150	470
