HCBW气动波纹管平衡笼式调节阀

HCBW气动波纹管密封平衡笼式调节阀是重庆普惠斯调节阀生产的CV3000系列气动调节阀产品之一，该气动波纹管调节阀除了具有HCB气动平衡笼式调节阀的所有特点外，由于其上阀盖采用波纹管结构来密封阀杆，因此克服了普通调节阀存在介质通过阀杆处外漏的缺陷。此类波纹管调节阀的主要不足之处：如果波纹管一旦破裂，就可能产生较大的渗漏；本类调节阀产品主要适用于剧毒、可渗透以及贵重稀有介质的调节应用场合。

优化考虑

由于此类调节阀的波纹管破裂会导致较大渗漏的产生，因此，应尽可能选择阀杆密封效果较好的旋转类调节阀（如多功能调节阀）来代替，并采用特殊的多级密封来提高阀杆密封的可靠性。

主要参数

公称通径mm		40			50			65			80			100			150			200
阀座直径mm		25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv	高精度	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	650
	高容量			36			60			100			140			220			420			820
	快开			40			75			110			150			240			435			850
行程mm	快开	10			13			19						25			30			50
	其它	25						38									50			75
可调范围		50：1
公称压力		JIS10、16、20、30；ANSI 150、300、600：PN16、40、64
阀芯形式		压力平衡式阀芯
流量特性		等百分比、直线
作用形式		气开式、气关式
法兰标准		符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
上阀盖		常温型（-17～230℃）；伸长Ⅰ型（-45～-17℃、230～566℃）；伸长Ⅱ型（-100～-45℃）
执行机构		ZHA、ZHB型多弹簧气动薄膜执行机构
可配附件		阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

主要零部件材料

阀体材质：WCB、304、316、316L、耐腐蚀合金等
芯座材质：304、316、316L、耐腐蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨
膜片材质：丁腈橡胶夹尼龙布
波纹管材质：304、聚四氟乙烯等

允许压差

执行机构				ZH□-23		ZH□-34			ZH□-45
有效面积cm²				350		560			900
气源接口尺寸				M10×1					M12×1.25
阀座直径mm				40	50	65	80	100	150	200
使用方式		弹簧范围	气源压力	允许压差△P(MPa)
硬密封	气关	0.02～0.10	0.14	4.3	3.3	4.2	3.4	2.7	1.8	1.1
		0.02～0.10	0.25	5.0	5.0	5.0	5.0	5.0	2.9	1.6
		0.06～0.18	0.25	5.0	5.0	5.0	5.0	5.0	4.9	2.7
	气开	0.04～0.12	0.14	4.3	3.3	4.2	3.4	2.7	1.8	1.1
		0.06～0.18	0.25	5.0	5.0	5.0	5.0	5.0	5.0	4.2
		0.10～0.22	0.25	5.0	5.0	5.0	5.0	5.0	3.4	1.9

以上数据均为带阀门定位器，使用标准聚四氟乙烯填料条件下的允许压差数据；
气关阀门调小弹簧范围终点（调松弹簧预紧力）或增大气源压力均可提高允许压差；
气开阀门调大弹簧范围起点（调紧弹簧预紧力）可提高允许压差；
如果允许压差不清楚或最大工作压差超出列表范围请与我们联系解决。

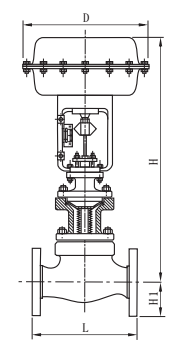

外形尺寸及重量

公称通径mm		40	50	65	80	100	150	200
H mm	常温型	615	617	775	780	805	990	1290
H mm	伸长型	780	787	948	955	1005	1220	1550
H1（mm）		70	80	88	98	113	170	220
D（mm）		285		360			470
重量（Kg）	ANSI 150；JIS 10K	43	49	70	83	10	209	284
	ANSI 300；JIS 16 20 30K	48	54	73	91	108	241	347
	焊接 SW	50	56	75	96	105	231	338

公称通径	L（mm）
公称通径	JIS 10K FF RF ANSI 125FF ANSI 150RF JPI 150RF PN16	JIS 20K RF JIS 30K RF ANSI 300RF API 300 RF PN40	ANSI 150 RJ JPI 150 RJ	ANSI 300RJ JPI 300RJ	JIS 20K LG	JIS 30K LG	ANSI 300LG JPI 300LG	ANSI 150 JPI 150 SW、BW	ANSI 300 JPI 300 SW、BW
40	222	235	235	248	236	248	244	251	251
50	254	267	267	283	267	276	276	286	286
65	276	292	289	308	292	303	302	311	311
80	298	317	311	333	317	326	327	337	337
100	352	368	365	384	368	379	378	394	394
150	451	473	464	489	473	486	483	473	508
200	543	568	556	584	568	580	578	568	610
