ZJHM气动薄膜精小型套筒调节阀

ZJHM气动薄膜精小型套调节阀是重庆普惠斯调节阀采用先进加工工艺生产的气动精小型套筒调节阀产品；它是针对老一代ZMAM型气动套筒调节阀的改进升级版本，由多弹簧式气动薄膜执行机构和调节阀阀体两大部分组成，除了具有老式气动套筒调节阀的稳定性好、通用性强、易维护等优点外，相对于老式气动套筒调节阀，它还具有尺寸小、重量轻、流量系数大等优点。
ZJHM气动套筒调节阀主要有单密封型、双密封型和小孔节流型等结构。单密封型适用于泄漏要求较严，压差不大的干净介质场合；双密封型适用于泄漏要求不严，压差较大的干净介质场合；小孔节流型套筒调节阀可作低噪音调节阀使用。

优化考虑

当压力大于1.5MPa，或温度大于250℃时，建议对该ZJHM型气动薄膜套筒调节阀的密封面进行堆焊耐磨合金，以提高调节阀阀体密封面的可靠性和使用寿命；
当工作压差较大、要求尺寸小、重量轻、外观美观以及介质不干净时，建议优先选用气动多功能调节阀。

主要技术参数

公称通径mm		25	40		50	65	80	100	150		200
阀座直径mm		25	32	40	50	65	80	100	125	150	200
流量系数Kv	直线	11	17.6	27.5	44	69	110	176	275	440	630
	等百分比	10	16	25	40	63	100	160	250	360	570
可调范围		30：1、50：1
公称压力		标准产品 PN16、PN40、PN64；特殊订货：PN100、PN220、PN320
阀芯形式		单密封：单座套筒式柱塞型阀芯；双密封：双座套筒式柱塞型阀芯
流量特性		直线、等百分比
作用形式		气开式、气关式
法兰标准		符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
上阀盖		普通型（-40～230℃）；散热片型（230～450℃）；特殊订货（450～600℃）
执行机构		ZHA、ZHB型多弹簧气动薄膜执行机构；ZSL型直行程气动活塞式执行机构
可配附件		阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

*注：工作温度、公称压力、公称通径超出列表范围的ZJHM气动薄膜套筒调节阀产品可与本公司商洽解决。

允许压差

执行机构				ZH□-22	ZH□-23			ZH□-34			ZH□-45			ZH□-56
额定行程mm				16	25			40			60			100
有效面积cm²				350				560			900
气源接口尺寸				M10×1							M12×1.25			M16×1.5
公称通径mm				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm				25	32	40	50	65	80	100	125	150	200	250	300
使用方式		弹簧范围	气源压力	允许压差△P(MPa)
单密封	气关	0.02～0.10	0.14	2.2	1.34	0.86	0.55	0.52	0.34	0.22	0.23	0.16	0.09	0.10	0.07
		0.02～0.10	0.25	6.4	5.02	3.22	2.06	1.95	1.29	0.82	0.85	0.59	0.33	0.38	0.26
		0.06～0.18	0.25	3.84	2.34	1.50	0.96	0.91	0.60	0.38	0.40	0.27	0.15	0.18	0.12
	气开	0.04～0.12	0.14	2.20	1.34	0.86	0.55	0.52	0.34	0.22	0.23	0.16	0.09	0.10	0.07
		0.06～0.18	0.25	3.29	2.01	1.29	0.82	0.78	0.51	0.33	0.34	0.24	0.13	0.15	0.10
		0.10～0.22	0.25	5.49	3.35	2.15	1.37	1.30	0.86	0.55	0.56	0.39	0.22	0.25	0.17
双密封	气关	0.02～0.10	0.14	6.4	5.72	4.51	3.57	4.36	3.52	2.80	3.59	2.39	1.79	2.12	1.32
		0.02～0.10	0.25	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	4.97
		0.06～0.18	0.25	6.4	6.4	6.4	6.25	6.4	6.16	4.90	6.27	4.19	3.13	3.70	2.32
	气开	0.04～0.12	0.14	6.4	5.72	4.51	3.57	4.36	3.52	2.80	3.59	2.39	1.79	2.12	1.32
		0.06～0.18	0.25	6.4	6.4	6.4	5.36	6.4	5.28	4.20	5.38	3.59	2.68	3.17	1.99
		0.10～0.22	0.25	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	5.98	4.47	5.29	3.31

以上均为带阀门定位器，且使用标准聚四氟乙烯填料条件下的允许压差数据；
ZHA：正作用气动执行机构；ZHB：反作用气动执行机构；
调小气关阀弹簧范围终点（调松弹簧预紧力）或增大气源压力均可提高允许压差；
调大气开阀弹簧范围起点（调紧弹簧预紧力）可提高允许压差；
如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。

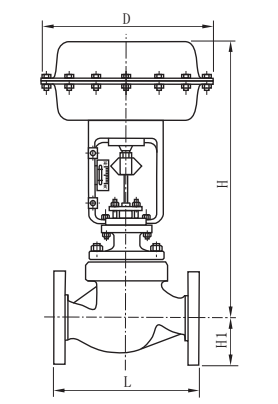

外形尺寸及重量

公称通径	L（mm）			H（mm）		H1 （mm）	D （mm）	重量 Kg
公称通径	PN16	PN40	PN64	普通型	散热片型	H1 （mm）	D （mm）	重量 Kg
25	184	197	210	410	560	72	285	34
40	222	235	251	455	620	87		45
50	254	267	286	457	627	92		52
65	276	292	311	610	790	105	360	95
80	298	317	337	622	807	110		110
100	352	368	394	640	850	127		138
150	451	473	508	870	1130	174	470	244
200	600	600	650	890	1150	209	470	317
250	720	760	800	1210	1490	300	620	495
300	820	850	870	1230	1510	350	620	715
