ZJHS气动薄膜精小型角形调节阀

ZJHS气动薄膜精小型角形调节阀是重庆普惠斯调节阀生产的精小型调节阀产品之一，阀体采用一体式铸造成型，具有流道简单、流通能力大等特点。该气动薄膜精小型角形调节阀由多弹簧式气动薄膜执行机构搭配角形调节阀阀体组成，是重庆普惠斯阀门针对老式气动角形调节阀的改版升级；因此，除了具有老式角形调节阀动作稳定可靠、流路简单、防堵性能好等优点，还具有阀体形状简单、易于锻造成形，可弥补铸件组织疏松造成的缺陷，进一步设计后，可作为切断阀或高压差调节阀使用。
该调节阀产品适用于高粘度，含有悬浮物和颗粒状固体介质的调节或需要直角连接的应用场合。

优化考虑

要求大口径、大压差切断时，可选用大推力气动执行机构来实现；
当压力大于1.5MPa，或温度高于250℃时，建议对该气动薄膜角形调节阀的阀体密封面堆焊耐磨合金，以提高调节阀密封面的可靠性和使用寿命；
除需要直角连接的特殊要求外，为防堵而选用角形调节阀时，建议优先选用多功能调节阀。

主要参数

公称通径mm	20				25	40		50	65	80	100	150		200	250	300
阀座直径mm	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	1.5	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可调范围	30：1
公称压力	标准产品 PN16、PN40、PN64；特殊订货：PN100、PN220、PN320
阀芯形式	单座柱塞型阀芯
流量特性	直线、等百分比
作用形式	气开式、气关式
法兰标准	符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
上阀盖	普通型（-40～230℃）；散热片型（230～450℃）；特殊订货（450～600℃）
执行机构	ZHA、ZHB型多弹簧气动薄膜执行机构；ZSL型直行程气动活塞式执行机构
可配附件	阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

*注：工作温度、公称压力、公称通径超出列表范围的ZJHS气动薄膜角形调节阀产品可与本公司商洽解决。

允许压差

执行机构			ZH□-22					ZH□-23			ZH□-34			ZH□-45			ZH□-56
额定行程mm			16					25			40			60			100
有效面积cm²			350								560			900
气源接口尺寸			M10×1											M12×1.25			M16×1.5
公称通径mm			20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
使用方式	弹簧范围	气源压力	允许压差△P(MPa)
气关	0.02～0.10	0.14	6.4	6.4	4.27	2.40	1.54	0.94	0.60	0.39	0.36	0.24	0.15	0.16	0.11	0.06	0.07	0.05
	0.02～0.10	0.25	6.4	6.4	6.4	6.4	5.81	3.51	2.25	1.44	1.37	0.90	0.57	0.60	0.41	0.23	0.27	0.18
	0.06～0.18	0.25	6.4	6.4	6.4	4.20	2.69	1.64	1.05	0.67	0.64	0.42	0.27	0.28	0.19	0.11	0.13	0.08
气开	0.04～0.12	0.14	6.4	6.4	4.27	2.40	1.54	0.94	0.60	0.39	0.36	0.24	0.15	0.16	0.11	0.06	0.07	0.05
	0.06～0.18	0.25	6.4	6.4	6.4	3.60	2.30	1.41	0.90	0.57	0.55	0.36	0.23	0.24	0.17	0.09	0.11	0.07
	0.10～0.22	0.25	6.4	6.4	6.4	6.00	3.84	2.35	1.50	0.96	0.91	0.60	0.39	0.39	0.27	0.15	0.18	0.12

以上均为带阀门定位器，且使用标准聚四氟乙烯填料条件下的允许压差数据；
ZHA：正作用气动执行机构；ZHB：反作用气动执行机构；
调小气关阀弹簧范围终点（调松弹簧预紧力）或增大气源压力均可提高允许压差；
调大气开阀弹簧范围起点（调紧弹簧预紧力）可提高允许压差；
如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。

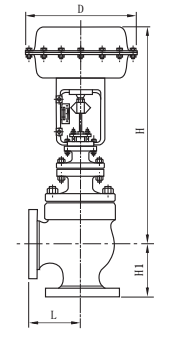

外形尺寸及重量

公称通径mm		20	25	32	40	50	65	80	100	125	150	200
L mm	PN16	85	95	115	115	130	145	155	175	200	240	300
	PN40	85	95	115	115	130	145	155	175	200	240	300
	PN64	100	115	130	130	150	170	190	215	250	275	325
H mm	普通型	413	421	449	468	463	584	623	658	766	796	801
H mm	散热片型	543	551	579	598	593	747	786	821	965	995	1000
D（mm）		285					360			470
重量Kg		24	33	36	37	41	76	86	104	174	212	310
