ZJHST气动反汽蚀角形高压调节阀

ZJHST气动薄膜精小型反汽蚀角形高压调节阀是重庆普惠斯调节阀积累多年特种调节阀研制经验攻关研制而成的高压调节阀产品之一。它是专门针对普通调节阀在高压或高压差、有严重汽蚀、冲蚀等严酷工况条件下寿命短、阀杆易断裂、衬套易脱落等严重问题而研制开发的特种调节阀产品。它采用“孔板+单座调节阀+套筒调节阀”的多级节流形式分摊压差，减少汽蚀、冲蚀、挠流对调节阀阀体密封面的破坏，从而大大提高了该反汽蚀角形高压调节阀的使用寿命。
大量的实践证明：重庆普惠斯阀门针对尿素系统研制的尿素专用调节阀（亦称P4阀），比普通高压调节阀寿命提高了2～3倍。

应用注意事项

防止高压调节阀在小开度下工作是关键，设计选型时应特别注意；
在小口径、大压差场合应用时应该备好高压调节阀的节流件；
尽可能选择活塞式气动执行机构来提高执行机构的输出力和刚度，确定好弹簧范围；
从安全的角度考虑应选用流开型反汽蚀角形高压调节阀（底进侧出）。

主要参数

公称通径mm	6			10					15					25
阀座直径mm	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系数Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公称通径mm	32			40		50		65		80		100		125		150		175
阀座直径mm	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	170
流量系数Kv	6.3	8	12	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可调范围	Kv值<18时 R＝20：1；Kv值>18时 R＝30：1
公称压力	PN220、PN320
阀芯形式	套筒导向单座柱塞型阀芯
流量特性	直线
作用形式	气开式、气关式
法兰标准	符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
工作温度	普通型-40～230℃；散热片型230～450℃；特殊订货450～600℃
执行机构	ZHA、ZHB型多弹簧气动薄膜执行机构；ZSL直行程气动活塞式执行机构
可配附件	阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

*注：工作温度、公称压力、公称通径超出列表范围的ZJHST气动反汽蚀角形高压调节阀产品可与本公司商洽解决。

反汽蚀结构及措施

多级节流，分担压差，相当于“孔板+单座调节阀+套筒调节阀”；
衬套阀座一体化，解决了导向衬套偶尔松脱的问题；
小孔喷射型节流，减少挠流破坏；
内件使用耐汽蚀、抗冲刷材料制造；
采用粗阀杆配大推力执行机构，以提高刚度。

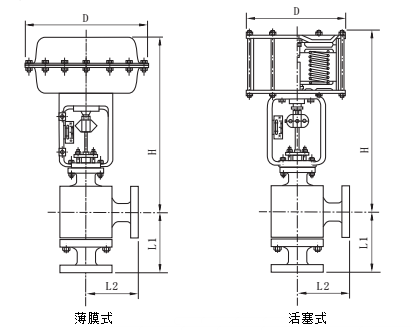

外形尺寸及重量

公称通径mm		6	10	15	25	32	40	50	65	80	100	125	150
L1（mm）		100	105	105	120	135	190	225	275	315	365	400	510
L2（mm）		83	90	105	120	135	165	190	215	260	290	300	400
薄膜式	H（mm）	406	407	425	451	493	502	550	620	620	630	848	910
	D（mm）	285				360			470			620
	重量Kg	37	43	46	52	93	160	123	224	297	442	650	780
活塞式	H（mm）	526	527	521	545	586	595	593	645	645	655	758	820
	D（mm）	264							352			490
	重量Kg	51	57	60	66	92	105	122	217	290	435	628	758
