ZDLS电动精小型角形调节阀

ZDLS电子式电动精小型角形调节阀是重庆普惠斯调节阀采用先进生产工艺制作的精小型电动角形调节阀产品，它是由精小型电动执行机构和角形调节阀两部分组成，具有动作稳定可靠、流路简单、防堵性能好等优点。该电动角形调节阀的阀体形状状简单、易于锻造成形，因此可弥补铸件组织疏松造成的缺陷，通过进一步设计后，可作为切断阀或高压差调节阀使用；其主要不足之处是：单密封型角形调节阀允许压差小、防堵性能不如V型球阀和多功能调节阀。
该角形调节阀产品适用于高粘度、含有悬浮物和颗粒状固体介质的调节和需要直角安装的场合，电子式电动执行机构可根据用户要求进行配置。

优化考虑

要求大口径、大压差切断时，可选用大推力的电动执行机构来实现；
当压力大于1.5MPa，或温度高于250℃时，建议对该ZDLS电动角形调节阀的阀体密封面堆焊耐磨合金，以提高调节阀阀体密封面的可靠性和使用寿命；
除需要直角连接的特殊要求外，为防堵而选用角形调节阀时，建议优先选用电动多功能调节阀。

主要参数

公称通径mm	20				25	40		50	65	80	100	150		200	250	300
阀座直径mm	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	1.5	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可调范围	30：1
公称压力	标准产品 PN16、PN40、PN64；特殊订货：PN100、PN220、PN320
阀芯形式	单座柱塞型阀芯
流量特性	直线、等百分比
作用形式	电开式、电关式
法兰标准	符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
上阀盖	普通型（-40～230℃）；散热片型（230～450℃）；特殊订货（450～600℃）
控制信号	4～20mA.DC；1～5V.DC；0～10V.DC（与所配电动执行机构有关）
电源电压	220V.AC 50Hz；380V.AC 50Hz（与所配电动执行机构有关）

*注：工作温度、公称压力、公称通径超出列表范围的ZDLS电动角形调节阀产品可与本公司商洽解决。

允许压差

公称通径mm		20				25	40		50	65	80	100	150		200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P(MPa)
配LPS	LPS202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	LPS204						4.31	2.76	1.76	1.04	0.69	0.44
	LPS208									1.86	1.23	0.78	0.50	0.35	0.20
	LPS320												1.26	0.87	0.49	0.32	0.22
配381	381-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381-50						4.79	3.06	1.96	1.16	0.76	0.49
	381-65									1.51	0.99	0.64	0.41	0.28
	381-99												0.63	0.44	0.25	0.16	0.11

以上数据为标准配置条件下的允许压差数据，实际配置需根据具体工艺参数确定；
如果允许压差不清楚或最大工作压差超出列表范围，请与我们联系，采取适当的方法可以解决。

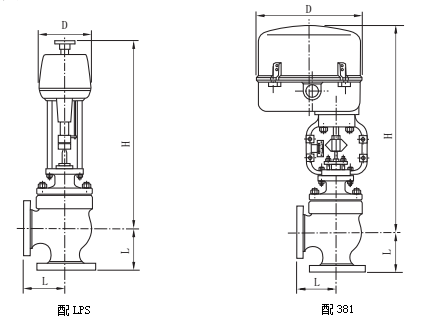

外形尺寸图及重量

公称通径mm			20	25	32	40	50	65	80	100	125	150	200
L mm		PN16	85	95	115	115	130	145	155	175	200	240	300
		PN40	85	95	115	115	130	145	155	175	200	240	300
		PN64	100	115	130	130	150	170	190	215	250	275	325
配LPS	H mm	普通型	753	761	789	778	793	819	858	893	921	951	956
	H mm	散热片型	883	891	919	909	923	982	1021	1056	1120	1150	1155
	D（mm）		176
	重量Kg		13.5	22.5	25.5	25.5	29.5	50	60	78	119	157	255
配381	H mm	普通型	516	524	552	663	688	744	783	818	976	1006	1036
	H mm	散热片型	646	654	682	793	818	907	946	981	1175	1205	1235
	D（mm）		225								310
	重量Kg		21	30	33	41	45	65	75	93	172	210	308
