ZSR□F气动衬氟球阀

ZSR□F型气动衬氟球阀是重庆普惠斯调节阀综合国内外先进工艺研制开发的一款耐腐蚀调节阀产品，它主要有V型衬氟球阀（调节型）和O型衬氟球阀（开关型）两种。该气动衬氟球阀是专门针对强腐蚀介质而设计，它采用特有的衬里技术将“耐腐蚀王”——聚四氟乙丙烯内衬于阀体内腔部件表面，保证了与介质接触部分均为氟塑料。
同时，该气动衬氟球阀采用直连方式与气动执行机构连接，配备ST系列精小型活塞式气动执行机构，具有结构紧凑、尺寸小、重量轻、阻力小、回差小、动作稳定可靠、耐腐蚀性好等优点。
该气动衬氟球阀适用于除熔融金属锂、钾、钠、高温三氟化氯、液氯外的干净强腐蚀介质场合，是隔膜调节阀的理想替代产品。目前，己广泛应用于医疗、化工、石油、造纸、冶金等行业，受到了用户的广泛好评。

气动衬氟球阀型号标注

ZSRVF（V型衬氟球阀），用于强腐蚀介质的调节场合，是一款耐腐蚀调节阀；
ZSROV（O型衬氟球阀），用于强腐蚀介质的两位开关场合，属于气动切断阀。

气动衬氟球阀主要参数

阀座直径mm	15	20	25	32	40	50	65	80	100	125	150	200
流量系数Kv	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程	90°
可调范围	V型衬氟球阀—50：1
公称压力	标准产品 PN10、PN16
流量特性	V型衬氟球阀：近似等百分比；O型衬氟球阀：快开
作用形式	气开式、气关式
法兰标准	符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造
执行机构	GTX、ST系列活塞式气动执行机构
可配附件	阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈装置、紧急动作装置、手轮机构等

注：公称压力、公称通径（可生产到DN300）超出列表范围的气动衬氟球阀产品可与本公司商洽解决。

衬氟球阀本体结构

阀体材料	WCB+F46	304+F46
球芯材料	WCB+F46、304+F46
阀杆材料	304+F46
填料材料	聚四氟乙烯
密封型式	软密封
泄漏量	Ⅵ级，零泄漏
工作温度	-5～200℃	-20～200℃

注：特殊材质要求请与本公司商洽解决。

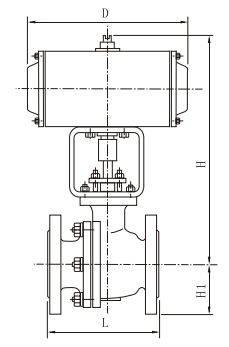

气动衬氟球阀外形尺寸

公称通径mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L（mm）	130	140	150	165	180	200	220	250	280	320	360	400	450	520
H1（mm）	50	55	60	70	75	85	95	105	115	125	140	170	205	230
H（mm）	306	308	320	350	370	380	410	420	555	660	724	774	885	950
D（mm）	222				294		300		380		450	603	683	720
