Z□RWF衬氟蝶阀

ZSRWF气动衬氟蝶阀和ZDRWF电动衬氟蝶阀是重庆普惠斯调节阀针对普通调节阀在强腐蚀介质工况中使用寿命短、性能差等问题，结合多年特种调节阀研制经验进行攻关研究取得的科技成果。它采用独特的技术将“耐腐蚀王”聚全氟乙丙烯材料内衬于阀体内腔部件，保证了与介质接触的部分均为耐腐蚀材料，特别适用于除熔融金属锂、钾、钠、高温三氟化氯、液氟外的干净强腐蚀介质，且压力不大于1.6MPa，温度不超出-40～180℃范围内的调节和控制场合，是隔膜调节阀的理想替代产品。
该衬氟蝶阀与执行机构采用直连方式，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠、耐蚀性能好等优点。执行机构可用户要求配置UNIC、DCL等电子式电动执行机构或GTX、ST活塞式气动执行机构。

优化考虑

对于DN≤50时，建议选用衬氟单座调节阀；
对于不干净介质，DN为20～200之间时，建议选用衬氟V型球阀。

主要参数

公称通径mm	40	50	65	80	100	125	150	200	250	300	350	400	450	500	60	700	800
流量系数Kv 90°	35	60	90	180	270	420	620	1080	1700	2600	3500	4600	5800	7200	10900	15000	19500
额定行程mm	调节型：70°；两位型：90°
可调范围	60° 10：1；90° 20：1
公称压力	标准产品 PN6、PN10、PN16
流量特性	近似等百分比
作用形式	气动：气开式、气关式；电动：电开式、电关式
法兰标准	对夹式；符合GB/T4213-2008标准，可按ANSI、JIS、DIN等标准制造

注：公称通径（可生产到DN1200）、公称压力超出列表范围的衬氟蝶阀产品请与本公司商洽解决。

其它参数

阀体材质	WCB+F46	304+F46
阀板材质	WCB+F46等
阀杆材质	WCB+F46等
填料材质	聚四氟乙烯
密封型式	软密封
密封材料	聚四氟乙烯
泄漏量	Ⅴ、Ⅵ级
工作温度	-20～180℃	-40～180℃

注：特殊材质要求请与本公司联系。

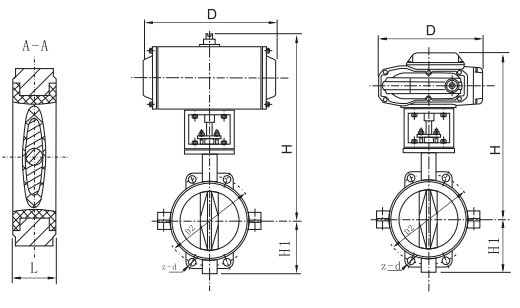

外形尺寸

公称通径			40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L（mm）		对夹式	40	43	46	46	52	56	56	60	68	78	78	102	114	127	154	165	190
L（mm）		法兰式	106	108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318
H1（mm）			80	90	95	110	120	135	155	180	210	235	270	310	330	370	420	490	550
配UNIC	H mm	普通型	404	409	419	429	439	454	469	494	531	556	631	691	781	840	935	975	1040
	H mm	散热型	504	509	519	529	539	554	569	594	631	656	731	791	881	940	1005	1045	1110
	D（mm）		207								256					380
配GTX	H mm	普通型	413	418	428	460	470	485	500	525	588	613	775	835	960	990	1085	1185	1250
	H mm	散热型	513	518	528	560	570	585	600	625	688	713	875	935	1060	1090	1155	1255	1320
	D（mm）		203					222	294		300		450		630			720	840
