ZJH□-□D气动薄膜低温调节阀

    ZJH□-□D气动薄膜低温调节阀是重庆普惠斯调节阀采用先进工艺，针对低温（-250℃）控制场合研制的低温调节阀产品。该低温调节阀由气动薄膜精小型气动执行机构和带长颈接管的调节阀（主要有小流量调节阀、单座调节阀、双座调节阀）阀体两大部分组成；长颈管的作用是使调节阀的阀杆密封处在接近常温下工作，并有效减少外界热量的传入；为了减少热传递，长颈上盖采用薄壁结构设计。

优化考虑

• 对于-100℃以上的低温调节阀，可以不必使用长颈型结构，这样该低温调节阀的高度将大大降低。

• 对于温度低于-100℃的调节阀，则必须使用长颈型结构（由于四氟填料的工作必须大于-30℃以上，所以必须使用长颈上盖，以确保填料远离低温区域）。

主要参数

接管座标尺寸

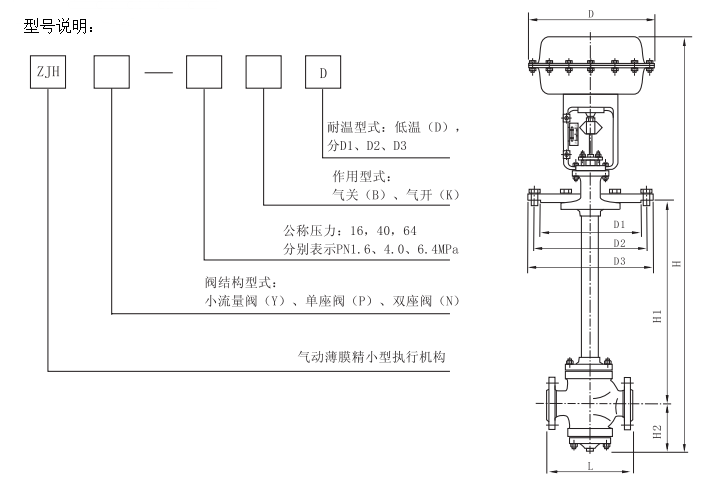

法兰距和外形尺寸图

注：法兰距符合JB79-59标准。
