ZDRH电动多功能防卡堵调节阀

多功能调节阀概述

    ZDRH电动多功能调节阀是重庆普惠斯公司推出的新一代调节阀产品，它是针对传统电动调节阀存在的三大难题（笨重、品种多、可靠性差）立项攻关的结果。该电动多功能调节阀主要由精小型电动执行机构和多功能调节阀阀体两大部件组成，该产品体现了调节阀小型化、轻型化、仪表化的外形特征和多功能、超轻型、高可靠的使用特征。它的问世是对调节阀的又一次深刻变革，具有如下特点：

    1、功能齐全：多功能调节阀与传统调节阀在九大功能的对比见下表。由于多功能阀功能齐全，故可代替除三通调节阀、角型阀、小流量阀以外的大多数产品，使调节阀的品种规格简化60～70%，从而简化了选型和工厂管理。

表1：多功能调节阀与传统调节阀的九大功能比较

    *符号说明：1、“√”表示好；“O”表示一般；“×”表示差。

                       2、从上表可以看出：多功能调节阀是在调节阀的九大功能中使用效果都为好的产品。

    2、可靠性高：电动多功能调节阀重点突破了调节阀硬密封气泡级切断难和可靠性差的国内老大难问题。

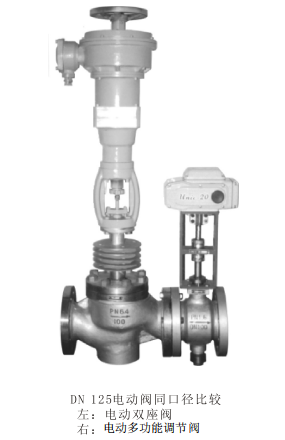

    3、重量超轻：比单、双座阀、套筒阀重量下降70～80%，比Cv3000和精小型阀还轻40～50%，故称超轻型（见下图所示）。重量的大幅度下降，给运输、安装、维护带来方便，为使用厂家节约了成本和缩短了运输时间。

    4、适用复杂工况：对高压、高压差、高温、不干净介质的切断（VI泄漏）一直是调节阀的顽症，切断分软密封切断和硬密封切断，软密封一般情况效果好，但受温度、介质洁净度限制，故温度高、介质不干净场合只能用硬密封切断，但传统的硬密封不能很好的解决大温差的热膨胀、大压差、不干净介质的气蚀和冲蚀问题。多功能调节阀采用弹性阀座、刚柔相济、硬（超硬处理）软相济的芯座结构，较好的解决了这一难题。

    5、应用简化：

        1. 简化计算：调节阀计算主要包括口径计算和不平衡力的计算。简化口径计算：口径计算是选定DN和dg的依据，由于工艺参数提不准，加上公式的复杂性导致计算偏差，使阀选大或选小。而多功能调节阀由于Kv值大（是传统阀的2～3倍）、可调节范围大（R=100～200，是普通阀的3～5倍），具有较宽的适应能力，故可简化计算。重庆普惠斯阀门还提供专业计算软件可代为客户计算，节省计算时间。省去不平衡力矩计算：多功能调节阀允许压差大，可按PN或P1切断，故可省略校核计算。

        2. 简化选型：由于该阀功能齐全，选型方面就不必过多的考虑其它阀因为功能不全造成的若干问题（如泄漏大、△P大，阀芯被顶开、堵塞、小开度工作等），使选型简化。

多功能调节阀的结构

    多功能调节阀吸收了蝶阀、球阀、偏心旋转阀的优点,并创造性的解决了阀芯定位问题。公司独创的“日”字型支架，有效地解决了阀芯纵向定位问题，支架中心的推力轴承承受了阀芯阀杆的重量，保证阀门转动自如，纵向定向上锁紧机构保证了阀芯在纵向定位准确，防止阀芯窜动造成堵卡，也可消除阀门的振动。

主要技术参数

 *注：超出上述范围、特殊材质等要求的电动多功能调节阀可与本公司：132-7192-3998（微信）商洽解决。

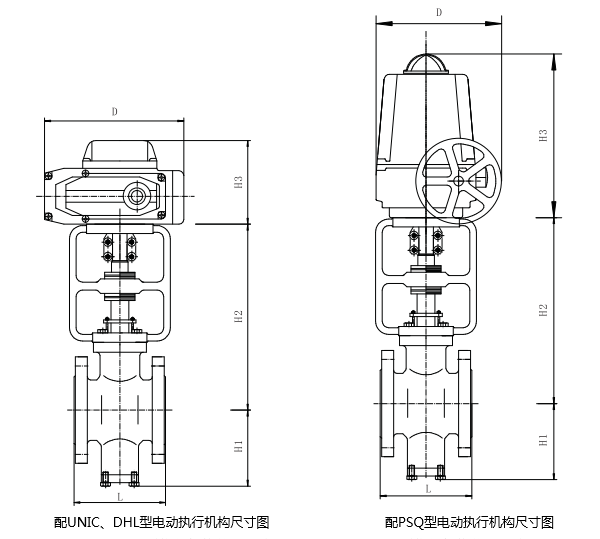

外形尺寸

    *备注：1.该外形图的配置仅适合常规工况。

               2.特殊工况、高压、大压力、粘稠介质要根据实际情况重新选择执行机构。

               3.PSQ执行器高度H3=实际高度+预留拆卸上盖高度。
